Componentes aresta-biconexas

O conceito de componente aresta-biconexa de um grafo não-dirigido generaliza o conceito de componente conexa.  Uma componente aresta-biconexa de um grafo não-dirigido é uma parte do grafo que tem forte coesão interna mas fraca ligação com o resto do grafo.

As componentes aresta-biconexas de um grafo não-dirigido poderiam ser definidas como classes de equivalência da seguinte relação de ligação dupla entre vértices: dois vértices s e t estão duplamente ligados se existem dois caminhos de st sem arestas em comum.  Essa definição é natural e intuitiva mas é difícil de manejar.  Por isso, adotaremos abaixo uma definição equivalente que é mais cômoda.

Este capítulo trata do problema de encontrar as componentes aresta-biconexas de um grafo não-dirigido. Em especial, discute um algoritmo eficiente para o problema.

Sumário:

Sedgewick-part5-java/bridges-fig-18-16.png

Componentes

Uma componente aresta-biconexa (= edge-biconnected component2-edge-connected component) de um grafo não-dirigido G é um sub­grafo aresta-biconexo maximal de G.  Um sub­grafo aresta-biconexo H de G é maximal se não existe grafo aresta-biconexo H' tal que HH'G, ou seja, não existe sub­grafo aresta-biconexo H' de G que contenha H e seja maior que H.

As seguinte propriedades das componentes aresta-biconexas de grafos não-dirigidos seguem imediatamente da definição:

  1. todo vértice pertence a uma e uma só componente aresta-biconexa  e
  2. toda aresta que tem ambas as pontas numa dada componente aresta-biconexa pertence a essa componente.

Portanto, as componentes aresta-biconexas determinam uma partição do conjunto de vértices do grafo e cada componente aresta-biconexa é induzida por um dos blocos da partição.

Componentes versus pontes.  É claro que toda aresta de uma componente aresta-biconexa pertence a um circuito.  Reciprocamente, toda aresta do grafo que pertence a um circuito também pertence a alguma componente aresta-biconexa.  Em outras palavras, uma aresta de um grafo é uma ponte se e somente se suas pontas estão em duas componentes aresta-biconexas distintas. (Convém lembrar que uma ponte é, por definição, qualquer aresta que não pertence a um circuito.)

Sedgewick-part5-java/bridges-fig-18-16.png

Exemplo A.  O grafo da figura tem 4 componentes aresta-biconexas. Os conjuntos de vértices dessas componentes são  0 1 2 63 4 5 9 117 8 10  e  12.  As arestas 0-5, 6-7 e 11-12 são pontes. As pontes ligam componentes aresta-biconexas distintas.

Exercícios 1

  1. Identifique as componentes aresta-biconexas do grafo não-dirigido definido pelo conjunto de arestas  0-2 0-3 2-3 2-8 3-8 8-1 8-10 10-4 10-7 4-7 4-9 9-5 9-6 5-6 .
  2. Encontre as componentes aresta-biconexas do grafo não-dirigido definido pelo conjunto de arestas  8-9 3-7 1-4 7-8 0-5 5-2 3-8 2-9 0-6 4-9 2-6 6-4.
  3. Prove que todo vértice de um grafo não-dirigido pertence a uma e uma só componente aresta-biconexa do grafo.
  4. Suponha que um arco a de um grafo não-dirigido tem ambas as pontas numa componente aresta-biconexa H do grafo. Prove que a pertence a H.
  5. Suponha que uma aresta a de um grafo não-dirigido pertence a um circuito. Prove que a pertence a alguma componente aresta-biconexa do grafo.
  6. ★ Seja C um circuito num grafo não dirigido. Mostre que todos os vértices de C pertencem à mesma componente aresta-biconexa do grafo.
  7. Quantas componentes aresta-biconexas tem uma floresta?  E uma árvore?
  8. Quantas componentes aresta-biconexas tem uma grade não-dirigida m-por-n?
  9. Sejam I e J duas componentes aresta-biconexas de um grafo não-dirigido. Quantas arestas ligam IJ, ou seja, têm uma ponta em I e outra em J?

Floresta das componentes aresta-biconexas

grafo das componentes aresta-biconexas de G é o grafo não-dirigido  B(G)  definido assim:  os vértices de B(G) são as componentes aresta-biconexas de G e há uma aresta IJ em B(G) se e somente se I é diferente de J e alguma aresta de G tem uma ponta em I e outra em J.  É claro que as arestas de B(G) correspondem às pontes de G.

É fácil verificar que o grafo B(G) não tem circuitos, ou seja, que é uma floresta.  Por isso, B(G) é às vezes chamado floresta das componentes aresta-biconexas de G.  Qualquer grafo não-dirigido pode ser visto como uma floresta em que cada vértice foi substituído por um grafo aresta-biconexo.

coelho-2011/bridges-2-coelho.png

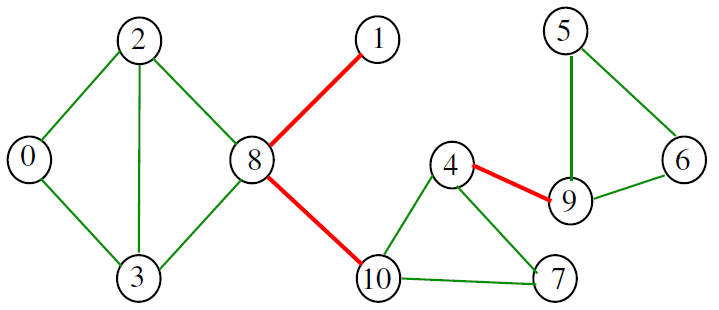

Exemplo B.  Seja G o grafo não-dirigido representado na figura. Os quatro vértices do grafo B(G) correspondem aos conjuntos de vértices

0 2 3 8
1
4 7 10
5 6 9

de G.  Escreva a lista de arcos do grafo B(G).  Verifique que B(G) é uma floresta.

Exercícios 2

  1. Seja G um grafo não-dirigido.  Prove que B(G) é uma floresta.
  2. Seja G uma floresta. Mostre que o grafo B(G) é essencialmente igual a G.
  3. Seja G um grafo não-dirigido com c componentes conexas e p pontes.  Mostre que G tem exatamente  c + p  componentes aresta-biconexas.
  4. ★ Suponha que as componentes aresta-biconexas de um grafo não-dirigido G são numerados de 0k-1 e seja ebc[] uma numeração dos vértices que associa a cada vértice de G o número da componente a que ele pertence. (O nome do vetor é uma abreviatura de edge-biconnected component).  Escreva uma função que receba G e ebc[] e construa a floresta B(G).

O problema

Em muitas aplicações de grafos não-dirigidos, é vantajoso processar cada componente aresta-biconexa em separado. Por isso, a habilidade de encontrar todas as componentes aresta-biconexas é muito útil.

Problema das componentes aresta-biconexas:  Encontrar todas as componentes aresta-biconexas de um grafo não-dirigido.

A relação entre componentes aresta-biconexas e pontes mostra o seguinte: Se P é o conjunto de todas as pontes de um grafo G então cada componente conexa de GP é uma componente aresta-biconexa de G e vice-versa.  Essa observação pode ser usada para resolver o problema. Mas se as pontes forem calculadas de maneira ingênua, o algoritmo resultante será muito lento.

Para obter um algoritmo mais rápido, é preciso recorrer a um algoritmo rápido de cálculo de pontes. (Veja o capítulo Grafos aresta-biconexos e o exercício Lista de pontes.)  Faremos isso nas próximas seções.

Exercícios 3

  1. Algoritmo ingênuo de componentes aresta-biconexas. Implemente o algoritmo ingênuo sugerido acima.  Para decidir se uma aresta v-w é ponte, use a numeração lo[] dos vértices.  Você também pode tirar proveito da Propriedade DFS das pontes no capítulo Grafos aresta-biconexos.  Qual o consumo de tempo do algoritmo?  (Um algoritmo ingênuo como esse é fácil de programar corretamente e por isso é útil como padrão de referência durante a implementação e testes de algoritmos mais sofisticados e complexos.)
  2. Seja a uma ponte de um grafo não-dirigido G. Mostre que toda ponte de Ga também é ponte de G.  Mostre que o conjunto de componentes aresta-biconexas de Ga é idêntico ao conjunto de componentes aresta-biconexas de G.
  3. Seja P o conjunto de todas as pontes de um grafo não-dirigido G. Mostre que cada componente conexa de GP é uma componente aresta-biconexa de G (e vice-versa).

Componentes versus florestas DFS

Robert Tarjan mostrou (1974) como uma busca DFS pode ser usada para encontrar eficientemente as componentes aresta-biconexas de um grafo. O algoritmo de Tarjan é uma extensão do algoritmo que decide se um grafo é aresta-biconexo (veja o capítulo Grafos aresta-biconexos).

A cabeça de uma componente aresta-biconexa é (1) uma raiz da floresta DFS ou (2) a ponta final de um arco da floresta DFS cuja ponta inicial está em outra componente. No caso (2), o arco da floresta que entra na componente faz parte de uma ponte do grafo.

Segue da definição da busca DFS que todos os vértices de uma componente aresta-biconexa descendem, na floresta DFS, da cabeça da componente.  Além disso, se c é a cabeça de uma componente aresta-biconexa K então, para qualquer vértice x de K, todos os vértices do caminho que vai de cx na floresta DFS pertencem a K.  Essas duas propriedades podem ser resumidas assim:

Propriedade DFS das componentes aresta-biconexas:  Para qualquer floresta DFS de um grafo não-dirigido, a sub­floresta induzida pelo conjunto de vértices de qualquer componente aresta-biconexa do grafo é uma árvore radicada.

Se removermos os arcos da floresta DFS que entram nas cabeças de componentes aresta-biconexas, teremos uma coleção de árvores radicadas. De acordo com a propriedade acima, cada uma dessas árvores corresponde, exatamente, a uma componente aresta-biconexa do grafo.

Exemplo C.  Considere o grafo não-dirigido definido pelas listas de adjacência abaixo. Veja ao lado uma floresta DFS do grafo (você deve imaginar que todos os arcos da figura estão dirigidos de cima para baixo).

      0
     / \
    1   6
   / \   \
  2   4   7
 /     \
3       5
0:  1 6 7
1:  0 2 4 5
2:  1 3
3:  2
4:  1 5
5:  1 4
6:  0 7
7:  0 6

As únicas arestas do grafo que não constam da figura são 0-7 e 1-5. Acrescente essas arestas à figura e constate que o grafo tem quatro componentes aresta-biconexas. Essas componentes são induzidas pelos conjuntos de vértices

0 6 7
1 4 5
2
3

Observe que os vértices de cada um desses conjuntos não estão espalhados pela floresta, uns longe dos outros. Mais precisamente, a sub­floresta induzida por cada um desses conjuntos de vértices é uma árvore radicada.

As cabeças das componentes aresta-biconexas são 0, 1, 23 respectivamente.  Note a ordem em que a busca DFS percorre as várias componentes: primeiro visita um vértice da componente 0 6 7, depois um vértice da componente 1 4 5, depois a componente 2, depois a componente 3, depois os vértices restantes da componente 1 4 5, e finalmente os vértices restantes da componente 0 6 7.

Exercícios 4

  1. Faça uma busca DFS num grafo não-dirigido. Seja c a cabeça de alguma componente aresta-biconexa C.  É verdade que todos os descendentes de c na floresta DFS pertencem a C?  É verdade algum dos caminhos na floresta DFS que começam em c contém todos os vértices de C?
  2. É verdade que uma busca DFS descobre todos os vértices de uma componente aresta-biconexa, depois todos os vértices de outra componente aresta-biconexa, e assim por diante?
  3. Florestas.  Mostre que numa floresta cada vértice é cabeça de uma componente aresta-biconexa, qualquer que seja a floresta DFS escolhida.
  4. Faça uma busca DFS a partir do vértice 0 no grafo não-dirigido cujas arestas são  0-1 1-5 5-0 2-3 3-4 4-2 1-2.  Mostre a floresta DFS, as componentes aresta-biconexas, e suas cabeças.
  5. Prova da propriedade DFS.  Prove a propriedade DFS das componentes aresta-biconexas. [Solução]
  6. Mostre que depois de uma busca DFS a cabeça de qualquer componente aresta-biconexa é o vértice da componente que tem o maior número de pós-ordem.

O algoritmo de Tarjan para componentes aresta-biconexas

Considere a floresta DFS produzida por uma busca DFS num grafo não-dirigido. Digamos que  c0, c1, … , cn−1  são as cabeças das componentes aresta-biconexas do grafo. Suponha que essa lista de cabeças está em pós-ordem. Assim, c0 é a primeira cabeça a morrer — ou seja, a primeira a terminar de ser processada pela função dfsR() — e cn−1 é a última.  Para cada i, seja Ki a componente aresta-biconexa cuja cabeça é ci.  Não é difícil deduzir da propriedade DFS das componentes aresta-biconexas que K0 é induzida pelo conjunto de todos os descendentes de c0.  Já K1 é induzida pelo conjunto de descendentes de c1 que não estão em K0.  Da mesma forma, K2 é induzida pelo conjunto de descendentes de c2 que não estão em K0K1.  Finalmente, Kn−1 é induzida pelo conjunto de descendentes de cn−1 que não estão em K0 ∪ … ∪ Kn−2.

Essas observações são a base do algoritmo de Tarjan. Para implementar o algoritmo, basta saber distinguir uma cabeça de um outro vértice qualquer.  Como já observamos acima, toda cabeça é a ponta final de um arco de floresta que faz parte de uma ponte (exceto se a cabeça é uma raiz da floresta).  Portanto, um vértice v é uma cabeça se e somente se

lo[v] ≡ pre[v],

sendo lo[] a numeração lowest preorder number discutida na seção Número de pré-ordem mínimo do capítulo Grafos aresta-biconexos. Aquela seção também mostrou uma função UGRAPHlo() que calcula a numeração lo[].

Feitas essas observações, podemos escrever o código da função UGRAPHebiconComps3() que implementa o algoritmo de Tarjan.  Para marcar as componentes aresta-biconexas, vamos atribuir um número a cada componente e rotular cada vértice com o número da componente a que ele pertence.  (Diremos que qualquer numeração desse tipo identifica as componentes aresta-biconexas do grafo.)

static int pre[1000], post[1000];
static int cnt, cntt;
static vertex pa[1000];
static int lo[1000];
int ebc[1000];
/* A função UGRAPHebiconComps3() devolve o número (quantidade) de
   componentes aresta-biconexas
   do grafo não-dirigido G
   e armazena no vetor ebc[] uma numeração dos vértices
   dotada da seguinte propriedade:
   ebc[v] == ebc[w] se e somente se v e w
   estão na mesma componente. */
int UGRAPHebiconComps3( UGraph G)
{
   UGRAPHlo( G); // calcula lo[]
   // também calcula pre[], post[] e pa[]
   for (vertex v = 0; v < G->V; ++v)
      ebc[v] = -1;
   vertex vv[1000];
   for (vertex v = 0; v < G->V; ++v)
      vv[post[v]] = v;
   // vv[0..V-1] é permutação em pós-ordem
   int id = 0;
   for (int j = 0; j < G->V; ++j) {
      vertex v = vv[j];
      if (lo[v] == pre[v]) // ebc[v] == -1
         // v é cabeça de componente
         ebiconCompR( G, v, id++);
   }
   return id;
}
/* Esta função faz ebc[x] = id para todo vértice x
   que seja descendente de v na floresta radicada
   representada por pa[]
   e tenha ebc[x] == -1. */
static void ebiconCompR( UGraph G, vertex v, int id)
{
   ebc[v] = id;
   for (link a = G->adj[v]; a != NULL; a = a->next) {
      vertex w = a->w;
      if (pa[w] == v && ebc[w] == -1)
         ebiconCompR( G, w, id);
   }
}

Exemplo D.  Considere o grafo não-dirigido com vértices  a b c d e f g h i j  e as seguintes listas de adjacência:

a: b h
b: c d a
c: d h i b
d: e b c
e: f g d
f: g e
g: e f
h: i a c
i: j c h
j: i

Veja a seguir a floresta DFS e os vetores pre[], post[] e lo[] produzidos pela função UGRAPHlo().  (Os vértices estão em pós-ordem na primeira linha da tabela.)

     v   g  f  e  d  h  i  j  c  b  a
 pre[v]  6  5  4  3  7  8  9  2  1  0
post[v]  0  1  2  3  4  5  6  7  8  9
  lo[v]  4  4  4  1  0  2  9  0  0  0
          0a0
           |
          1b0
           |
          2c0
         /   \
       3d1   7h0
       /       \
     4e4       8i2
     /           \
   5f4           9j9
   /
 6g4

Na figura da floresta, cada vértice v tem à sua esquerda o número pre[v] e à sua direita o número lo[v]. Confira os números depois de acrescentar à figura as demais arestas do grafo:  a-h b-d c-i e-g.  Como o grafo é não-dirigido, todas as arestas que não pertencem à floresta DFS ligam um ancestral a um descendente.

Os vértices  e j a  são as cabeças das três componentes aresta-biconexas. As arestas i-j e d-e são as únicas pontes do grafo.  A função UGRAPHebiconComps3() examina os vértices na ordem  g f e d h i j c b a  e portanto encontra primeiro a cabeça e, depois a cabeça j e finalmente a cabeça a. Portanto, atribui o número 0 aos vértices da componente aresta-biconexa  e f g,  depois atribui o número 1 ao único vértice da componente  j,  e finalmente atribui o número 2 aos vértices da componente  a b c d h i.  Com isso, o vetor ebc[] ficará no seguinte estado:

    v   g  f  e  d  h  i  j  c  b  a
ebc[v]  0  0  0  2  2  2  1  2  2  2
      0
      |
      1
      |
      2
     / \
    3   6
   /
  4
 /
5

Exemplo E.  Considere o grafo não-dirigido definido pelas listas de adjacência abaixo. Veja ao lado a figura de uma floresta DFS do grafo.

0:  1
1:  0 2 6
2:  1 3 6
3:  2 4 5
4:  3 5
5:  3 4
6:  1 2

Como o grafo é não-dirigido, todas as arestas que não pertencem à floresta DFS ligam um ancestral a um descendente. Basta acrescentar essas arestas à figura da floresta para perceber que as componentes aresta-biconexas são induzidas pelos conjuntos de vértices

3 4 5
1 2 6
0

Veja o resultado da função UGRAPHlo() e o estado final do vetor ebcc[]:

     v   0  1  2  3  4  5  6
 pre[v]  0  1  2  3  4  5  6
post[v]  6  5  4  2  1  0  3
  lo[v]  0  1  1  2  3  3  1
 ebc[v]  2  1  1  0  0  0  1

Exercícios 5

  1. Desempenho.  Quanto tempo a função UGRAPHebiconComps3() consome?

Implementação on-the-fly do algoritmo

Ao invocar UGRAPHlo(), a função UGRAPHebiconComps3() examina o grafo todo duas vezes. Embora isso resulte em um algoritmo linear, é preferível obter o mesmo efeito examinando o grafo apenas uma só vez.  Para fazer isso, é preciso que as componentes aresta-biconexas sejam rotulados durante a busca DFS que calcula lo[] e não depois dela.  Não é óbvio como fazer isso, uma vez que a busca DFS não descobre uma componente aresta-biconexa completa de uma só vez: ela descobre alguns vértices de uma componente, depois alguns vértices de outra, depois alguns vértices de mais outra, até que finalmente volta a descobrir os vértices restantes da primeira componente.

Para lidar com essa dificuldade, será necessário armazenar temporariamente, em uma pilha, todos os vértices descobertos durante o intervalo de vida da cabeça da componente. Quando a cabeça morrer, os vértices da correspondente componente estarão todos na pilha.  A pilha pode ser compartilhada por várias componentes diferentes.  Quando alguma cabeça v morrer, todos os vértices da componente de v estarão armazenados acima de v na pilha, podendo então ser rotulados e removidos da pilha.  A função a seguir usa um vetor stack[0..t-1] para implementar a pilha de vértices.

static int pre[1000], lo[1000];
static vertex pa[1000], stack[1000];
static int t, cnt, id;
int ebc[1000];
#define min( A, B) (A) < (B) ? (A) : (B);
/* A função UGRAPHebiconComps() devolve o número de
   componentes aresta-biconexas
   do grafo não-dirigido G
   e armazena no vetor ebc[] uma numeração dos vértices
   tal que ebc[v] == ebc[w] se e somente se v e w
   estão na mesma componente.
   (A função implementa o algoritmo de Tarjan.) */
int UGRAPHebiconComps( UGraph G)
{
   for (vertex v = 0; v < G->V; ++v)
      pre[v] = -1;
   t = cnt = id = 0;
   for (vertex v = 0; v < G->V; ++v)
      if (pre[v] == -1) { // nova etapa
         pa[v] = v;
         dfsRebiconComps( G, v);
      }
   return id;
}
/* Para todo vértice u na pilha de vértices stack[0..t-1]
   tem-se pre[u] != -1 e ebc[u] == -1.
   (O código de dfsRebiconComps() foi adaptado
   da figura 5.15 do livro de Aho, Hopcroft e Ullman.) */
static void dfsRebiconComps( UGraph G, vertex v)
{
   pre[v] = cnt++;
   stack[t++] = v;
   lo[v] = pre[v];
   for (link a = G->adj[v]; a != NULL; a = a->next) {
      vertex w = a->w;
      if (pre[w] == -1) { // 1
         pa[w] = v; // 2
         dfsRebiconComps( G, w); // 3 (calcula lo[w])
         lo[v] = min( lo[v], lo[w]); // 4
      } else { // 6
         if (w != pa[v]) // 7
            lo[v] = min( lo[v], pre[w]); // 8
      } // 9
   } // 10
   if (lo[v] == pre[v]) { // v é uma cabeça
      vertex u;
      do {
         u = stack[--t];
         ebc[u] = id;
      } while (u != v);
      id++;
   } // 18
}

As linhas 19 do código aplicam a fórmula recursiva para lo[] discutida no capítulo Grafos aresta-biconexos.  A linha 4 aplica o primeiro item da fórmula recursiva usando o valor de lo[w] que acabou de ser calculado na linha 3.  Na linha 7, o arco v-w abraça v. Portanto, a linha 8 aplica o segundo item da fórmula recursiva.

No início de cada invocação de dfsRebiconComps(), a pilha stack[0..t-1] tem a seguinte propriedade: para quaisquer dois índices j e k tais que 0 ≤ j < k ≤ t, se stack[j] é a única cabeça de componente em stack[j..k-1] então todos os vértices em stack[j..k-1] pertencem à mesma componente. (Mas stack[j..k-1] pode não conter todos os vértices da componente.)

      a
      |
      b
      |
      c
     / \
    d   g
   /
  e
 /
f

Exemplo F.  Considere novamente o exemplo E. Para que o exemplo fique mais legível, adote nomes alfabéticos para os vértices. Veja as listas de adjacência e uma floresta DFS do grafo:

a:  b
b:  a c g
c:  b d g
d:  c e f
e:  d f
f:  d e
g:  b c

Veja o rastreamento da execução da versão on-the-fly da função UGRAPHebiconComps():

                                stack     componente
a dfsRebiconComps(a)            a
a-b dfsRebiconComps(b)          ab
  b-a
  b-c dfsRebiconComps(c)        abc
    c-b
    c-d dfsRebiconComps(d)      abcd
      d-c
      d-e dfsRebiconComps(e)    abcde
        e-d
        e-f dfsRebiconComps(f)  abcdef
          f-d
          f-e
          f (lo=3)              abcdef
        e (lo=3)                abcdef
      d-f
      d (lo=3)                  abc       fed
    c-g dfsRebiconComps(g)      abcg
      g-b
      g-c
      g (lo=1)                  abcg
    c (lo=1)                    abcg
  b-g
  b (lo=1)                      a         gcb
a (lo=0)                                  a

Nas linhas do rastreamento que começam com um  v dfsRebiconComps(v)  ou um  u-v dfsRebiconComps(v),  a coluna stack dá o estado da pilha stack[0..t-1] no fim da linha stack[t++] = v do código.

Cada linha do rastreamento que tem apenas um  v-w  na primeira coluna representa o processamento do arco v-w pelo bloco de linhas 7-8 do código.

Cada linha do rastreamento que tem apenas um  v (lo=i)  na primeira coluna marca o fim do processamento do vértice v (fim da linha 10 do código). Nessa ocasião, i é o valor de lo[v]. A coluna stack dá o estado da pilha stack[0..t-1] na linha 18 e a coluna componente dá os vértices da nova componente descoberta se lo[v] ≡ pre[v].

No fim da execução da função, os vetores pre[], lo[] e ebc[] estarão no seguinte estado:

    v   a  b  c  d  e  f  g
pre[v]  0  1  2  3  4  5  6
 lo[v]  0  1  1  3  3  3  1
ebc[v]  2  1  1  0  0  0  1
      a
     /
    b
   /
  c
 /
d

Exemplo G.  Considere o grafo não-dirigido definido pelas listas de adjacência abaixo. Veja ao lado uma floresta DFS do grafo.

a:  b c
b:  a c d
c:  a b d
d:  b c

Veja o rastreamento da execução da função UGRAPHebiconComps():

                             stack  componente
a dfsRebiconComps(a)         a
a-b dfsRebiconComps(b)       ab
  b-a
  b-c dfsRebiconComps(c)     abc
    c-a
    c-b
    c-d dfsRebiconComps(d)   abcd
      d-b
      d-c
      d (lo=1)
    c (lo=0)
  b (lo=0)
a (lo=0)                            dcba
      0a0
      /
    1b0
    /
  2c0
  /
3d1

O rastreamento mostra que a é a cabeça da única componente aresta-biconexa.  A figura à direita mostra a floresta DFS com os valores de pre[] e lo[]: cada vértice v é precedido pelo valor de pre[v] e seguido pelo valor de lo[v].

Exercícios 6

  1. Para que serve o algoritmo de Tarjan?  Que problema resolve?
  2. Instâncias extremas.  A aplicação da versão on-the-fly da função UGRAPHebiconComps() a um grafo não-dirigido que tem apenas um vértice produz o resultado correto?  E a aplicação a um grafo não-dirigido que não tem arestas? E a aplicação a um grafo não-dirigido aresta-biconexo?  Justique suas respostas diretamente a partir do código da função.
  3. [Sedgewick 19.124] Caminho e circuito.  Aplique a versão on-the-fly da função UGRAPHebiconComps() ao grafo-caminho  0-1-2-3-4-5-6-7-8-9.  Aplique a função UGRAPHebiconComps() ao grafo-circuito  0-1-2-3-4-5-6-7-8-9-0.  Explique o que acontece em cada linha do código da função.
  4. Aplique a versão on-the-fly da função UGRAPHebiconComps() ao trevo de 3 folhas definido pelas arestas  0-1 1-0 1-2 2-1 1-3 3-2.  Faça o rastreamento da execução da função.
  5. Aplique a versão on-the-fly da função UGRAPHebiconComps() a uma floresta.  Explique o que acontece em cada linha do código da função.
  6. Faça o rastreamento da execução da função UGRAPHebiconComps(), versão on-the-fly, sobre o grafo não-dirigido definido pelas listas de adjacência abaixo. Comece a busca DFS pelo vértice b.
    b: a
    a: b c
    c: a d
    d: c

  7. Mostre o rastro da aplicação da função UGRAPHebiconComps() ao grafo não-dirigido definido pelas arestas  0-9 9-6 6-1 1-3 3-2 2-7 3-4 4-5 4-8 9-8 6-3 3-7.  Examine os vértices em ordem crescente de nomes.
  8. Aplique a função UGRAPHebiconComps() ao grafo não-dirigido que tem vértices a b ... j e as seguintes listas de adjacência:
    a: b
    b: e c a
    c: j e d b
    d: e c
    e: h g f d c b
    f: e g
    g: f e
    h: j i e
    i: h
    j: c h

  9. [Sedgewick figura 18.17]  Execute a função UGRAPHebiconComps() para encontrar todas as componentes aresta-biconexas do grafo definido pelas listas de adjacência abaixo.  Comece pelo vértice 12.  Faça uma figura da floresta DFS do grafo.
     0: 6 5 1
     1: 2 0
     2: 6 1
     3: 4 5
     4: 5 11 3 9
     5: 0 4 3
     6: 7 2 0
     7: 10 8 6
     8: 10 7
     9: 11 4
    10: 8 7
    11: 4 12 9
    12: 11

  10. Faça o rastreamento da execução da função UGRAPHebiconComps(), versão on-the-fly, sobre o grafo da figura. Use as seguintes listas de adjacência. Faça uma figura da floresta DFS do grafo.
     0: 2 3
     1: 8
     2: 8 3 0
     3: 8 0 2
     4: 9 7 10
     5: 6 9
     6: 5 9
     7: 4 10
     8: 1 10 2 3
     9: 5 6 4
    10: 4 7 8

  11. Mostre que no início de cada nova etapa da função UGRAPHebiconComps() a pilha stack[0..t-1] está vazia (ou seja, t é igual a 0).
  12. Mostre que o processo iterativo  do ... while (u != v) em dfsRebiconComps() não corre o risco de ultrapassar o fundo da pilha stack[0..t-1].  Em outras palavras, mostre que v está na pilha quando o processo iterativo começa.
  13. [Sedgewick 19.128]  Versão para matriz de adjacências.  Escreva uma versão de UGRAPHebiconComps() para grafos não-dirigidos representados por matriz de adjacências.

Desempenho

A função UGRAPHebiconComps() consiste essencialmente em uma busca em profundidade. Assim, o consumo de tempo é proporcional a

V + E

no pior caso, sendo V o número de vértices e E o número de arestas do grafo.  (Se o grafo é conexo, podemos dizer que o consumo de tempo é proporcional a E.)  O algoritmo é, portanto, linear no tamanho do grafo.

Exercícios 7

  1. Atualize sua biblioteca.  Acrescente a função UGRAPHebiconComps() à biblioteca GRAPHlists que mencionamos no capítulo Estruturas de dados para grafos.  Aloque os vetores pre[], pa[], stack[] e lo[] dinamicamente.  Repita o exercício para a biblioteca GRAPHmatrix.
  2. Testes.  Escreva um programa para testar as funções UGRAPHebiconComps3() e UGRAPHebiconComps() vistas acima. Seu programa deve comparar o resultado das duas funções com o resultado fornecido por algum algoritmo ingênuo, como o sugerido no exercício Algoritmo ingênuo.  (Um algoritmo ingênuo é fácil de programar e por isso é um ótimo padrão de referência durante a implementação e testes de algoritmos mais sofisticados.)  Use grafos não-dirigidos aleatórios com V vértices e E arestas para fazer testes; o usuário deve fornecer os valores V e E pela linha de comando. Também use grades não-dirigidas para fazer testes.
  3. Comparação de numerações que identificam as componentes aresta-biconexas.  Um grafo G é submetido a dois diferentes algoritmos para componentes aresta-biconexas. Cada algoritmo produz uma numeração dos vértices que identifica as componentes aresta-biconexas: o primeiro produz uma numeração ebc1[] e o segundo produz uma numeração ebc2[]. As duas numerações podem não ser idênticas, mas são equivalentes no seguinte sentido: para cada par v w de vértices, temos ebc1[v] ≡ ebc1[w] se e somente se ebc2[v] ≡ ebc2[w].  Escreva uma função que verifique se ebc1[] e ebc2[] são de fato equivalentes.  (Essa função é uma ferramenta de depuração útil para comparar os resultados produzidos por diferentes algoritmos de componentes aresta-biconexas.)
  4. Numeração normalizada.  Suponha que num[0..V-1] é um numeração dos vértices de um grafo que atribui um número no intervalo 0..k-1 a cada vértice. Diremos que a numeração é normalizada se, para cada i em 0..k-1, o menor v tal que num[v] não pertence a 0..i-1 tem num[v] ≡ i. (Isso implica, em particular, que num[0] ≡ 0.)  Escreva uma função que normalize uma dada numeração, ou seja, converta-a numa numeração normalizada equivalente.  É claro que duas numerações normalizadas são equivalentes somente se forem iguais. (Duas numerações num[] e nu[] são equivalentes se descrevem a mesma partição do conjunto de vértices, ou seja, se, para cada par v w de vértices, temos nu[v] ≡ nu[w] se e somente se num[v] ≡ num[w].)
  5. Grafos não-dirigidos aleatórios.  Para cada valor fixo de V, como evolui, em função de E, o número médio de componentes aresta-biconexas em grafos não-dirigidos aleatórios com V vértices e E arestas?  Faça experimentos para determinar essa evolução.
  6. Versão iterativa.  Escreva uma implementação não recursiva do algoritmo de Tarjan para componentes aresta-biconexas.
