Busca em profundidade

Um algoritmo de busca (ou de varredura) é qualquer algoritmo que visita todos os vértices de um grafo andando pelos arcos de um vértice a outro.  Há muitas maneiras de fazer uma tal busca.  Cada algoritmo de busca é caracterizado pela ordem em que visita os vértices.

Este capítulo introduz o poderoso algoritmo de busca em profundidade (= depth-first search), ou busca DFS.  Trata-se de uma generalização do algoritmo que estudamos no capítulo Acessibilidade.  Lá o objetivo era decidir se um vértice está ao alcance de outro.  Aqui, é objetivo é visitar todos os vértices e numerá-los na ordem em que são descobertos.

A busca em profundidade não resolve um problema específico. Ela é apenas um arcabouço, ou pré-processamento, para a resolução eficiente de vários problemas concretos.  A busca DFS nos ajuda a compreender o grafo com que estamos lidando, revelando sua forma e reunindo informações (representadas pela numeração dos vértices) que ajudam a responder perguntas sobre o grafo.

A busca em profundidade está relacionada com expressões como pré-ordem, exploração de labirintos, exploração Trémaux, fio de Ariadne (no mito de Teseu e o Minotauro), etc.

Sumário:

Busca DFS

O algoritmo de busca DFS visita todos os vértices e todos os arcos do grafo numa determinada ordem e atribui um número a cada vértice: o k-ésimo vértice descoberto recebe o número k .

A função GRAPHdfs() abaixo é uma implementação do algoritmo.  A busca poderia começar por qualquer vértice, mas é natural começá-la pelo vértice 0.  A numeração dos vértices é registrada em um vetor  pre[]  indexado pelos vértices.

Para simplificar o código, trataremos o vetor pre[] como variável global e suporemos que o número de vértices não passa de 1000.  (Veja abaixo o exercício Alocação dinâmica.) Também trataremos como variável global o contador cnt usada para a numeração:

static int cnt;
int pre[1000];
/* A função GRAPHdfs() faz uma busca em profundidade
   no grafo G.

   Ela atribui um número de ordem pre[x] a
   cada vértice x
   de modo que
   o k-ésimo vértice descoberto receba o número de ordem k.
   (Código inspirado no programa 18.3
   de Sedgewick.) */
void GRAPHdfs( Graph G)
{
   cnt = 0;
   for (vertex v = 0; v < G->V; ++v)
      pre[v] = -1;
   for (vertex v = 0; v < G->V; ++v)
      if (pre[v] == -1)
         dfsR( G, v); // começa nova etapa
}

A função GRAPHdfs() é apenas um invólucro; a busca propriamente dita é realizada pela função recursiva dfsR().  Em geral, nem todos os vértices estão ao alcance do primeiro vértice visitado em GRAPHdfs(), e portanto a função dfsR() precisa ser invocada várias vezes por GRAPHdfs().  Cada uma dessas invocações define uma [!] etapa da busca.

/* A função dfsR() visita
   todos os vértices de G
   que podem ser alcançados a partir do vértice v
   sem passar por vértices já descobertos.

   A função atribui cnt+k a pre[x]
   se x é o k-ésimo vértice descoberto.
   (O código supõe que G
   é representado por listas de adjacência.) */
static void dfsR( Graph G, vertex v)
{
   pre[v] = cnt++;
   for (link a = G->adj[v]; a != NULL; a = a->next) {
      vertex w = a->w;
      if (pre[w] == -1)
         dfsR( G, w);
   }
}

Convém esclarecer os termos visitar e descobrir que usamos até aqui de maneira informal.  Dizemos que um vértice x é visitado toda vez que pre[x] é consultado, isto é, comparado com -1. Um vértice x é descoberto quando visitado pela primeira vez, ocasião em que pre[x], que valia -1, recebe o valor corrente de cnt. Um vértice x já foi visitado se e somente se pre[x] é diferente de -1

Cada etapa da busca pode ser resumida assim:  (a) escolha um vértice não descoberto v e (b) visite todos os vértices que estão ao alcance de v mas ainda não foram visitados.  No passo (a), qualquer vértice não descoberto pode ser escolhido para fazer o papel de v. A função GRAPHdfs() escolhe os vértices seguindo a ordem 01, 2, etc., mas poderia ter usado qualquer outra ordem.  Da mesma forma, a ordem em que os vizinhos de v são visitados na função dfsR() não é importante.

Qual a diferença entre a função GRAPHdfs() e a função GRAPHreach() que estudamos no capítulo Acessibilidade?  Há apenas duas pequenas diferenças:  (1) GRAPHdfs() visita todos os vértices do grafo, enquando GRAPHreach() visita apenas os que estão ao alcance de um dado vértice s  e  (2) GRAPHdfs() atribui um rótulo numérico diferente a cada vértice, enquanto GRAPHreach() usa apenas os rótulos 01.

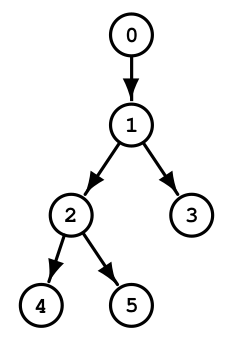

Exemplo A.  Considere o grafo G definido pelos arcos  0-1 1-2 1-3 2-4 2-5 .   Veja a matriz de adjacências (com - no lugar de 0) e as listas de adjacência do grafo:

figs/mine/rtree6c.png
- 1 - - - -    0:  1
- - 1 1 - -    1:  2 3
- - - - 1 1    2:  4 5
- - - - - -    3:
- - - - - -    4:
- - - - - -    5:

Segue o rastreamento (= trace) de uma execução de GRAPHdfs(G).  As linhas da tabela que começam com v-w registram o momento em que a função dfsR() percorre o arco v-w, ou seja, o momento em que a função se depara com w ao examinar os vizinhos de v. Cada expressão da forma dfsR(G,w) registra uma invocação de dfsR().  Cada nova invocação de dfsR() é indicada por uma indentação apropriada da linha.

v-w dfsR(G,w)

0 dfsR(G,0)
0-1 dfsR(G,1)
  1-2 dfsR(G,2)
    2-4 dfsR(G,4)
      4
    2-5 dfsR(G,5)
      5
    2
  1-3 dfsR(G,3)
    3
  1
0

As linhas em que aparece apenas um vértice v representam o fim da execução de dfsR(G,v), ou seja, a morte da encarnação dfs(G,v) de dfsR().  Para determinar o estado finaldo vetor pre[], basta examinar a sequência de expressões da forma dfsR(G,w) no rastreamento acima:

    w   0 1 2 4 5 3
pre[w]  0 1 2 3 4 5

Podemos reescrever esse vetor colocando em ordem crescente a primeira linha da tabela:

    w   0 1 2 3 4 5
pre[w]  0 1 2 5 3 4

Nesse exemplo, a busca tem apenas uma etapa.

Exemplo B.  Seja G o grafo definido pelos arcos  1-0 0-4 0-5 4-2 4-3 .   Veja as listas de adjacências do grafo:

figs/mine/rtree6d.png
0:  4 5
1:  0
2:
3:
4:  2 3
5:

Segue o rastreamento de uma execução de GRAPHdfs(G).  As linhas da tabela que começam com v-w registram o momento em que a função dfsR() percorre o arco v-w. Se a ponta final do arco ainda não foi visitada, a linha da tabela também registra a invocação de dfsR(G,w). Um vértice v isolado numa linha da tabela representa o fim da encarnação dfsR(G,v) de dfsR().

0 dfsR(G,0)
0-4 dfsR(G,4)
  4-2 dfsR(G,2)
    2
  4-3 dfsR(G,3)
    3
  4
0-5 dfsR(G,5)
  5
0

1 dfsR(G,1)
1-0
  0
1

O bloco de linhas que começa com dfsR(G,0) corresponde à primeira etapa da busca. O bloco que começa com dfsR(G,1) corresponde à segunda etapa.  É fácil deduzir pre[] do rastreamento pois a função numera em sequência os vértices w que aparecem nas expressões da forma dfsR(G,w). Assim, o estado final do vetor pre[] é

    w   0 4 2 3 5 1
pre[w]  0 1 2 3 4 5

Se preferir, a primeira linha da tabela pode ser colocada em ordem crescente:

    w   0 1 2 3 4 5
pre[w]  0 5 2 3 1 4

Exemplo C.  Seja G o grafo definido pelos arcos  2-0 2-3 2-4 0-1 0-4 3-4 3-5 4-1 4-5 5-1 .  Veja as listas de adjacência do grafo:

figs/mine/diwheel6-j20.png
0:  1 4
1:
2:  0 3 4
3:  4 5
4:  1 5
5:  1

Segue o rastreamento da execução de GRAPHdfs(G). (É fácil conferir o rastreamento pois os vizinhos de cada vértice aparecem em ordem crescente na lista de adjacência.)

0 dfsR(G,0)
0-1 dfsR(G,1)
  1
0-4 dfsR(G,4)
  4-1
  4-5 dfsR(G,5)
    5-1
    5
  4
0

2 dfsR(G,2)
2-0
2-3 dfsR(G,3)
  3-4
  3-5
  3
2-4
2

O bloco de linhas que começa com dfsR(G,0) corresponde à primeira etapa da busca. O bloco que começa com dfsR(G,2) corresponde à segunda etapa.  Para deduzir o estado final do vetor pre[], basta observar a sequência de valores de w nas expressões da forma dfsR(G,w):

    w   0 1 4 5 2 3
pre[w]  0 1 2 3 4 5

Exemplo D.  Este exemplo ilustra uma busca em profundidade num grafo não-dirigido.  O grafo G tem conjunto de arestas  0-2 0-5 0-7 1-7 2-6 3-4 3-5 4-5 4-6 4-7 e portanto suas listas de adjacências são

undirected graph with 8 vertices
0: 2 5 7
1: 7
2: 0 6
3: 4 5
4: 3 5 6 7
5: 0 3 4
6: 2 4
7: 0 1 4

Segue o rastreamento de uma execução de GRAPHdfs(G).  As linhas da tabela que começam com v-w registram o momento em que a função dfsR() percorre o arco v-w (esse arco é uma metade de uma aresta do grafo).

0 dfsR(G,0)
0-2 dfsR(G,2)
. 2-0
. 2-6 dfsR(G,6)
. . 6-2
. . 6-4 dfsR(G,4)
. . . 4-3 dfsR(G,3)
. . . . 3-4
. . . . 3-5 dfsR(G,5)
. . . . . 5-0
. . . . . 5-3
. . . . . 5-4
. . . . . 5
. . . . 3
. . . 4-5
. . . 4-6
. . . 4-7 dfsR(G,7)
. . . . 7-0
. . . . 7-1 dfsR(G,1)
. . . . . 1-7
. . . . . 1
. . . . 7-4
. . . . 7
. . . 4
. . 6
. 2
0-5
0-7
0

Nesse exemplo, a busca tem uma só etapa.  (Os pontos servem apenas para deixar o alinhamento vertical mais visível.)  Como vimos nos exemplos anteriores, é fácil deduzir do rastreamento o estado final do vetor pre[]:

    v   0 2 6 4 3 5 7 1
pre[v]  0 1 2 3 4 5 6 7

A tabela pode ser reescrita com a primeira linha em ordem crescente:

    v   0 1 2 3 4 5 6 7
pre[v]  0 7 1 4 3 5 2 6

Exercícios 1

  1. Instâncias extremas.  Qual o resultado de GRAPHdfs( G) quando G->A vale 0?  E quando G->V vale 1?
  2. Base da recursão.  Qual o base da recursão na função dfsR()?
  3. Suponha que uma etapa de GRAPHdfs() começa com um certo vértice v. É verdade que o conjunto de vértices descobertos por dfsR(G, v) é  v v+1 v+2 ... ?
  4. A seguinte afirmação está correta?  A função dfsR() visita todos os vértices que podem ser alcançados a partir do vértice v.
  5. ★ Considere a árvore radicada cujos arcos são  1-0 0-2 0-3 3-4 3-5 1-6 6-7 6-8 6-9 1-10 10-11. (Dê uma numeração topológica dos vértices, mas evite fazer uma figura do grafo.)  Submeta a árvore radicada à função GRAPHdfs() e mostre o resultado.
  6. ★ Aplique a função GRAPHdfs() ao grafo definido pelos arcos  0-1 1-2 1-3 3-4 3-5 1-6 0-7 7-8 7-9 8-6.  Em que ordem os vértices são descobertos?
  7. Execute uma busca em profundidade no grafo dado pelas listas de adjacência a seguir.  Faça o rastreamento da busca.
     0: 1 4
     1: 2 5
     2: 3
     3: 7
     4: 8
     5: 4
     6: 5 10 2
     7: 11 6
     8: 9
     9: 5 8
    10: 9
    11: 10

  8. [Sedgewick 18.4]  Aplique a função GRAPHdfs() ao grafo não-dirigido definido pelas arestas  0-2 0-5 1-2 3-4 4-5 3-5  e faça o rastreamento da execução da função.
  9. [Sedgewick 18.7]  Faça o rastreamento da execução da função GRAPHdfs() sobre o grafo não-dirigido definido pelas arestas 3-7 1-4 7-8 0-5 5-2 3-8 2-9 0-6 4-9 2-6 6-4.
  10. [Sedgewick 17.85]  Imprima rastreamento.  Modifique as funções GRAPHdfs() e dfsR() de modo que elas imprimam um rastreamento como o dos exemplos acima.  Para fazer a indentação, use uma variável global indent que é incrementada quando a execução entra em dfsR() e decrementada quando a execução sai de dfsR().  Para testar suas funções, prepare um programa que aceite como entrada um grafo representado por um arquivo de texto.
  11. Qual a principal diferença entre a busca em profundidade, executada pela função GRAPHdfs(), e a busca por um caminho a partir de um dado vértice, executada pela função GRAPHreach()?
  12. Alocação dinâmica.  No código da função GRAPHdfs(), o vetor pre[] foi alocado estaticamente. Reescreva o código fazendo alocação dinâmica do vetor.

Exercícios 2 (matriz de adjacências)

  1. [Sedgewick 17.89]  DFS com matriz de adjacências.  Reescreva a função dfsR() supondo que o grafo é representado por uma matriz de adjacências.
  2. [Sedgewick 18.5]  Vértices examinados em ordem inversa.  Reescreva a função dfsR() para grafos representados por matriz de adjacências de modo que cada linha da matriz seja percorrida ao contrário, isto é, de V-1 para 0.  Agora refaça o rastreamento dos exemplos A, B, C e D.
  3. Faça uma busca em profundidade no grafo da figura. Suponha que o grafo é representado por sua matriz de adjacências.

Desempenho da busca DFS

A função GRAPHdfs() examina o leque de saída de cada vértice uma só vez. Portanto, cada arco é examinado uma só vez. Assim, se o grafo tem V vértices e A arcos, GRAPHdfs() consome tempo proporcional a

V + A.

(Esse consumo é proporcional ao tamanho do grafo e portanto também ao tempo necessário para ler todas as listas de adjacência.)  No caso de grafos representados por matriz de adjacências, a função GRAPHdfs(), combinada com a versão apropriada de dfsR(), consome tempo proporcional a

V2

quando aplicada a um grafo com V vértices.  (Esse consumo é proporcional ao tempo necessário para ler a matriz de adjacências.)  Se o grafo é esparso, esta segunda versão é mais lenta que a primeira.

Pré-ordem

A ordem em que a função GRAPHdfs() descobre os vértices do grafo é chamada pré-ordem (= preorder).  Para obter a permutação dos vértices em pré-ordem basta inverter o vetor pre[]:

  vertex vv[1000];
  for (vertex v = 0; v < G->V; ++v)
     vv[pre[v]] = v;
  for (int i = 0; i < G->V; ++i)
     printf( "%d ", vv[i]);

Para ilustrar, considere o exemplo D acima.  O estado final de pre[] informa que os vértice foram descobertos na ordem  0 2 6 4 3 5 7 1.  Esta é, então, a permutação dos vértices em pré-ordem.

É claro que a pré-ordem depende da sequência em que os vértices aparecem nas listas de adjacência. Se alterarmos essa sequência, a pré-ordem também se altera, [!] mas continua merecendo o nome pré-ordem.  Essas variações da pré-ordem são especialmente evidentes quando o grafo é representado por sua matriz de adjacências, pois nesse caso dfsR() pode percorrer as linhas da matriz em diferentes ordens (como da direita para a esquerda, por exemplo).

Resumindo, dizemos que qualquer implementação do algoritmo de busca em profundidade descobre os vértices do grafo em pré-ordem.

Se o grafo for uma árvore radicada, a permutação dos vértices em pré-ordem pode ser descrita recursivamente:  visite a raiz; depois, para cada vizinho w da raiz, visite, em pré-ordem, a subárvore que tem raiz w.

Exercícios 3

  1. [Sedgewick 18.8]  Faça uma busca em profundidade no grafo não-dirigido definido pelas arestas  3-7 1-4 7-8 0-5 5-2 3-8 2-9 0-6 4-9 2-6 6-4  e exiba o rastreamento da busca. Suponha que o grafo é dado por suas listas de adjacência e que as listas são construídas inserindo as arestas uma a uma, na ordem dada, num grafo inicialmente vazio.
  2. Refaça o exemplo D acima depois de alterar a ordem em que os vértices aparecem na lista de adjacência de cada vértice.
  3. ★ Faça uma figura do grafo definido pelos arcos  a-c a-d a-g b-d b-f g-c d-c d-e f-e c-h e-h.  Faça uma busca em profundidade no grafo percorrendo os vértices em ordem alfabética de nomes. Suponha que o grafo é representado por listas de adjacência. Comece por escrever as listas de modo que estejam em ordem alfabética.  Deduza do resultado da busca a permutação dos vértices em pré-ordem.
  4. Permutação versus numeração.  Imagine um grafo com vértices  0 1 2 3 4 5 6 7 8 9.  Suponha que uma execução de GRAPHdfs() descobre os vértices na ordem  2 8 7 1 3 4 5 9 0 6.  Exiba o estado do vetor pre[] no fim da execução da função.
  5. Numeração versus permutação.  Imagine um grafo com vértices  0 1 2 3 4 5 6 7 8 9.  Suponha que uma execução de GRAPHdfs() produz o vetor pre[] abaixo.  Em que ordem os vértices foram descobertos?
        v   0 1 2 3 4 5 6 7 8 9
    pre[v]  9 8 3 4 5 2 0 7 1 6

  6. Um grafo não-dirigido tem conjunto de arestas  0-1 0-2 1-3 1-4 1-5 3-6 3-7 4-7 5-7.  Suponha que uma busca em profundidade descobre os vértices na ordem  0 1 5 7 4 3 6 2.  Faça uma figura das listas de adjacência do grafo que seja compatível com essa pré-ordem.  Repita o exercício supondo que os vértices são descobertos na ordem  0 1 4 3 2 5 6 7.
  7. Nem tudo é pré-ordem.  Mostre que nem toda permutação do conjunto de vértices de um grafo é uma pré-ordem.
  8. É pré-ordem?  É possível representar o grafo do exemplo A por listas de adjacência de modo que a permutação dos vértices em pré-ordem seja  3 1 2 5 4 0?  Repita o exercício com  3 1 4 2 5 0?
  9. É pré-ordem?  Considere a permutação  0 1 4 2 3 5  dos vértices do grafo do exemplo C. Existe alguma representação do grafo para a qual essa permutação está em pré-ordem?  Repita o exercício com a permutação  0 4 5 1 2 3.
  10. É pré-ordem?  Considere o grafo do exemplo D. Existe alguma representação do grafo para a qual a permutação  0 5 4 6 2 3 7 1  dos vértices está em pré-ordem?  Repita o exercício com a permutação  0 2 6 4 3 5 7 1.
  11. Considere a árvore radicada definida pelos arcos  0-1 1-2 1-3 0-4 4-5 4-6. (Dê uma numeração topológica dos vértices.)  Qual das duas permutações de vértices a seguir está em pré-ordem?
    0  1  2  3  5  6  4
    0  3  6  5  1  2  4

  12. [Sedgewick 18.11]  Considere o grafo não-dirigido definido pelas arestas  0-1 0-9 1-4 1-9 2-7 2-10 2-12 3-12 5-12 6-10 6-12 7-10 8-11.  Existem 13! diferentes permutações dos vértices desse grafo.  Quantas dessas permutações estão em pré-ordem supondo que o grafo é representado por listas de adjacência?  (Sugestão: Considere todas as ordens em que os vértices podem aparecer nas listas de adjacência.)
  13. Vértices examinados em ordem arbitrária.  Em geral, a ordem em que os vértices são examinados para determinar o início de uma nova etapa da busca — linha for (v = 0; v < G->V; ++v) de GRAPHdfs() — não é importante.  Entretanto, em certos algoritmos (como o das componentes fortes), é necessário examinar os vértices numa ordem específica.  Escreva uma variante de GRAPHdfs() que examine os vértices na ordem dada por uma permutação vv[0..V-1] dos vértices. (O vetor vv[] pode ser tratado como uma variável global ou como argumento da função.)

Exercícios 4 (versões iterativas)

  1. O seguinte algoritmo iterativo executa uma busca em profundidade?  As funções com prefixo STACK manipulam uma pilha de vértices:  STACKinit() cria uma pilha vazia, STACKpush() coloca um vértice na pilha, STACKpop() retira um vértice da pilha e STACKempty() devolve true se a pilha está vazia.  (Compare o código com a implementação da busca em largura a ser estudada adiante.)
    #include "STACK.h"
    static int cnt, pre[1000];
    void GRAPHdfs?( Graph G) {
       STACKinit( G->V);
       cnt = 0;
       for (vertex v = 0; v < G->V; ++v) pre[v] = -1;
       for (vertex v = 0; v < G->V; ++v)
          if (pre[v] == -1)
             dfs?( G, v);
    }
    void dfs?( Graph G, vertex v) {
       pre[v] = cnt++;
       STACKpush( v);
       while (!STACKempty( )) {
          v = STACKpop( );
          for (vertex w = 0; w < G->V; ++w)
             if (G->adj[v][w] == 1)
                if (pre[w] == -1) {
                   pre[w] = cnt++;
                   STACKpush( w);
                }
       }
    }

  2. [Sedgewick 18.61]  DFS iterativa para listas de adjacência.  Escreva uma versão iterativa da função dfsR() para grafos representados por listas de adjacência.  (Faça uma adaptação simples do exercício anterior.)
  3. [Sedgewick 18.61]  DFS iterativa para matriz de adjacências.  Escreva uma versão iterativa da função dfsR() para grafos representados por matriz de adjacências.
