Busca em largura

Um algoritmo de busca é um algoritmo que percorre um grafo andando pelos arcos de um vértice a outro.  Depois de visitar a ponta inicial de um arco, o algoritmo percorre o arco e visita sua ponta final.  Cada arco é percorrido no máximo uma vez.

Há muitas maneiras de organizar uma busca.  Cada estratégia de busca é caracterizada pela ordem em que os vértices são visitados.   Este capítulo introduz a busca em largura (= breadth-first search), ou busca BFS.  Essa estratégia está intimamente relacionada com os conceitos de distância e caminho mínimo.

Sumário:

Algoritmo de busca em largura

A busca em largura começa por um vértice, digamos s, especificado pelo usuário.  O algoritmo visita s, depois visita todos os vizinhos de s, depois todos os vizinhos dos vizinhos, e assim por diante.

O algoritmo numera os vértices, em sequência, na ordem em que eles são descobertos (ou seja, visitados pela primeira vez).  Para fazer isso, o algoritmo usa uma fila (= queue) de vértices.  No começo de cada iteração, a fila contém vértices que já foram numerados mas têm vizinhos ainda não numerados.  O processo iterativo consiste no seguinte:

No começo da primeira iteração, a fila contém o vértice s, com número 0, e nada mais.

Exercícios 1

  1. ★ Como começa cada iteração do algoritmo de busca em largura? (Cuidado! Não se trata de descrever as ações que ocorrem no começo da iteração. Trata-se de saber quais as informações disponíveis no início de uma iteração genérica, antes que a execução da iteração comece.)
  2. BFS em árvore radicada.  Faça um rastreamento da busca em largura a partir do vértice 1 na árvore radicada definida pelos arcos  0-1 0-2 1-3 1-9 1-10 3-4 3-5 5-6 5-7 5-8 10-11 10-12 12-13 12-14.  Observe que a busca em largura percorre a árvore por níveis.

Implementação do algoritmo

A fila de vértices é manipulada pelas funções auxiliares QUEUEinit(), QUEUEput(), QUEUEget(), QUEUEempty() e QUEUEfree().  A primeira cria uma fila vazia, a segunda coloca um vértice na fila, a terceira tira um vértice da fila, a quarta verifica se a fila está vazia, e a última libera o espaço ocupado pela fila.

A numeração dos vértices é registrada num vetor  num[]  indexado pelos vértices.  Se v é o k-ésimo vértice descoberto então num[v] recebe o valor k.

static int num[1000];
/* A função GRAPHbfs0() implementa o algoritmo de busca em largura.
   Ela visita todos os vértices do grafo G
   que estão ao alcance do
   vértice s e
   registra num vetor num[]
   a ordem em que os vértices são descobertos.
   Esta versão da função supõe que o grafo G
   é representado por listas de adjacência.
   (Código inspirado no programa 18.9 de Sedgewick.) */
void GRAPHbfs0( Graph G, vertex s)
{
   int cnt = 0;
   for (vertex v = 0; v < G->V; ++v)
      num[v] = -1;
   QUEUEinit( G->V);
   num[s] = cnt++;
   QUEUEput( s);

   while (!QUEUEempty( )) {
      vertex v = QUEUEget( );
      for (link a = G->adj[v]; a != NULL; a = a->next)
         if (num[a->w] == -1) {
            num[a->w] = cnt++;
            QUEUEput( a->w);
         }
   }
   QUEUEfree( );
}

No início de cada iteração valem as seguinte propriedades:

  1. todo vértice que está na fila já foi numerado;
  2. se um vértice v já foi numerado mas algum de seus vizinhos ainda não foi numerado, então v está na fila.

Observe que a fila foi dimensionada corretamente na linha QUEUEinit( G->V): cada vértice de G entra na fila no máximo uma vez e portanto a fila não precisa de mais do que G->V posições.

figs/mine/diwheel6-k.png

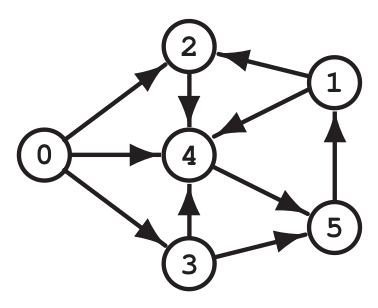

Exemplo A.  Considere o grafo G definido pelos arcos  0-2 0-3 0-4 1-2 1-4 2-4 3-4 3-5 4-5 5-1.  Suponha que os vértices estão em ordem crescente de nomes em cada lista de adjacência.  Submeta G à função GRAPHbfs0() com segundo argumento 0.  Eis o estado da fila (coluna esquerda) e o estado do vetor num[] (coluna direita) no início de cada iteração:

queue            0 1 2 3 4 5
0                0 - - - - -
  2 3 4          0 - 1 2 3 -
    3 4          0 - 1 2 3 -
      4 5        0 - 1 2 3 4
        5        0 - 1 2 3 4
          1      0 5 1 2 3 4
                 0 5 1 2 3 4

Basta examinar o vetor num[] para deduzir que os vértices foram descobertos (e portanto numerados) na ordem  0 2 3 4 5 1.

figs/Sedgewick-Wayne/GraphRepDFSex-tinyCG-x.png

Exemplo B.  Neste exemplo, G é o grafo não-dirigido definido pelas arestas  0-1 0-2 0-5 2-1 2-3 2-4 3-4 3-5.  Suponha que os vértices estão em ordem crescente de nomes em todas as listas de adjacência e submeta o grafo à função GRAPHbfs0() com segundo argumento 0.  Eis o estado da fila e o estado do vetor num[] no início de cada iteração:

queue                0 1 2 3 4 5
0                    0 - - - - -
  1 2 5              0 1 2 - - 3
    2 5              0 1 2 - - 3
      5 3 4          0 1 2 4 5 3
        3 4          0 1 2 4 5 3
          4          0 1 2 4 5 3
                     0 1 2 4 5 3

Os vértices foram descobertos (e portanto numerados) na ordem  0 1 2 5 3 4.

Exercícios 2

  1. Faça uma busca em largura a partir do vértice 0 no grafo não-dirigido definido pelas arestas  0-1 1-2 1-4 2-3 2-4 2-9 3-4 4-5 4-6 4-7 5-6 7-8 7-9.  Imagine que o grafo é representado por sua matriz de adjacências e portanto os vizinhos de cada vértice estão em ordem crescente de nomes. Exiba o vetor num[] calculado pela busca. Diga em que ordem os vértices foram descobertos.
  2. Faça uma busca em largura a partir do vértice 0 do grafo não-dirigido definido pelas arestas  0-2 2-6 6-4 4-5 5-0 0-7 7-1 7-4 3-4 3-5.  Suponha que o grafo é representado por sua matriz de adjacências.  Repita a busca começando pelo vértice 4.
  3. Código de manipulação da fila.  Escreva o código das funções QUEUEinit(), QUEUEput(), QUEUEget(), QUEUEempty() e QUEUEfree() de manipulação da fila de vértices.  Coloque essas funções num módulo QUEUE.c e prepare um arquivo-interface QUEUE.h.  [Solução]
  4. [Sedgewick 18.52] Código de manipulação da fila incorporado.  Reescreva a função GRAPHbfs0() substituindo as invocações de QUEUEinit(), QUEUEput(), QUEUEget(), QUEUEempty() e QUEUEfree() pelo código apropriado.
  5. Mostre um exemplo em que a fila de vértices chega a conter quase todos os vértices do grafo.
  6. ★ Depois de executar a função GRAPHbfs0() com argumentos Gs, seja  X  o conjunto dos vértices v para os quais num[v] é diferente de -1.  Descreva os leques de entrada e de saída de X.
  7. Escreva uma versão da função GRAPHbfs0() para grafos representados por matriz de adjacências.

Árvore de busca em largura

A busca em largura a partir de um vértice s constrói uma árvore radicada com raiz s:  cada arco v-w percorrido até um vértice w não numerado é acrescentado à árvore.  Essa árvore radicada é conhecida como árvore de busca em largura, ou árvore BFS (= BFS tree).  Podemos representar essa árvore explicitamente por um vetor de pais pa[]. Basta acrescentar algumas linhas ao código de GRAPHbfs0():

static int num[1000];
static vertex pa[1000];
void GRAPHbfs( Graph G, vertex s)
{
   int cnt = 0;
   for (vertex v = 0; v < G->V; ++v)
      num[v] = pa[v] = -1;
   QUEUEinit( G->V);
   num[s] = cnt++;
   pa[s] = s;
   QUEUEput( s);

   while (!QUEUEempty( )) {
      vertex v = QUEUEget( );
      for (link a = G->adj[v]; a != NULL; a = a->next)
         if (num[a->w] == -1) {
            num[a->w] = cnt++;
            pa[a->w] = v;
            QUEUEput( a->w);
         }
   }
   QUEUEfree( );
}

O subgrafo de G representado pelo vetor pa[] é, de fato, uma árvore radicada pois (1) o vetor num[] é uma numeração topológica do subgrafo e (2) no máximo um arco do subgrafo entra em cada vértice. (Veja abaixo o exercício Numeração topológica da árvore BFS.)

No início de cada iteração, cada vértice na fila é uma folha da árvore radicada representada por pa[].

figs/mine/diwheel6-k-gray.png

Exemplo C.  Aplique a função GRAPHbfs() ao grafo do exemplo A.  No fim da execução da função, o vetor pa[] estará no seguinte estado:

   v    0 1 2 3 4 5
pa[v]   0 0 0 2 2 0
figs/Sedgewick-Wayne/BFSTrace6-x.png

Exemplo D.  Aplique a função GRAPHbfs() ao grafo não-dirigido do exemplo B.  No fim da execução da função, o vetor pa[] estará no seguinte estado:

   v    0 1 2 3 4 5
pa[v]   0 5 0 0 0 3

Exercícios 3

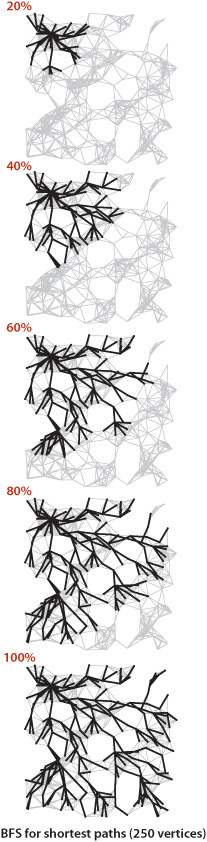

  1. Estude a figura ao lado (copiada do livro de Sedgwewick e Wayne). Ela mostra a construção de uma árvore de busca em largura num grafo não-dirigido aleatório com 250 vértices.  Note como a árvore radicada cresce em largura, atingindo gradualmente vértices cada vez mais distantes da raiz.
  2. [Sedgewick 18.50, modificado]  Faça uma busca em largura a partir do vértice 0 no grafo não-dirigido definido pelas arestas  8-9 3-7 1-4 7-8 0-5 5-2 3-8 2-9 0-6 4-9 2-6 6-4.  Suponha que o grafo é representado por sua matriz de adjacências. Faça uma figura da árvore de busca.  Repita o exercício depois de representar o grafo por listas de adjacência e inserir as arestas, na ordem dada, num grafo inicialmente vazio.
  3. Uma árvore de busca em largura é sempre um subgrafo gerador do grafo submetido à busca?
  4. Numeração topológica da árvore BFS.  Mostre que no fim da execução de GRAPHbfs() o vetor num[] é uma numeração topológica da árvore BFS representada pelo vetor pa[].  Para fazer isso, prove os seguintes invariantes: no início de cada iteração (1) num[q] ≠ -1 para cada vértice q da fila  e  (2) num[pa[w]] < num[w] para cada vértice w tal que pa[w] ≠ -1.
  5. Propriedades da fila.  No início de uma iteração qualquer de GRAPHbfs(), seja q0, q1, … , qk a sequência dos vértices que estão na fila. Mostre que existe um número positivo L tal que  num[qi] ≡ L+i  para cada i.   Agora considere a árvore radicada T representada pelo vetor pa[] e mostre que num[u] ≤ num[q] para cada u em T que não está na fila.  Deduza daí que, no início de cada iteração, num[v] < num[w] para cada arco v-w tal que v ≡ pa[w].
  6. Seja v-w uma aresta de um grafo não-dirigido G. Submeta G a uma busca em largura e suponha que v é descoberto (e numerado) antes de w. É verdade que o arco v-w passa a fazer parte da árvore BFS?
  7. BFS não tem arcos de avanço.  Seja T uma árvore BFS de um grafo G.  Mostre que G não tem arcos de avanço em relação a T.  (Embora o conceito de arco de avanço tenha sido definido no contexto da busca DFS, ele faz sentido em relação a qualquer árvore ou floresta radicada de G.)  Mais precisamente, mostre que se v-w é um arco tal que w é descendente de v em T então v-w é um arco de T.
  8. BFS não-dirigida não tem arcos de retorno.  Seja T uma árvore BFS de um grafo não-dirigido G.  Mostre que todo arco de retorno em relação a T é trivial.  Mais precisamente, mostre que se v-w é um arco tal que w é ancestral de v em T então o arco antiparalelo w-v pertence a T.
  9. Arcos cruzados em BFS.  Seja T uma árvore BFS de um grafo G.  O grafo pode arcos cruzados em relação a T?  E se G for não-dirigido?
  10. Altura da árvore.  Escreva uma variante da função GRAPHbfs() que calcule a altura da árvore de busca em largura.

Desempenho

Quanto tempo a função GRAPHbfs() consome para processar um grafo com V vértices e A arcos?  Cada iteração em while (!QUEUEempty()) tira um vértice v da fila e percorre os arcos do leque de saída de v. Como cada vértice entra na fila e sai da fila no máximo uma vez, [!] cada arco do grafo é percorrido no máximo uma vez durante a execução do while. Assim, a execução de todas as iteração consome tempo proporcional a A no pior caso.  O resto do código consome tempo proporcional a V.  Portanto, o consumo total de tempo é proporcional a

V + A

no pior caso, supondo que o grafo é representado por um listas de adjacência.  (Se AV, como acontece em muitas aplicações, podemos dizer que o consumo de tempo é proporcional a A.)  Esse tempo é proporcional ao tamanho do grafo e portanto podemos dizer que GRAPHbfs() é linear.

Se o grafo for representado por matriz de adjacências, uma análise semelhante mostra que o consumo de tempo é proporcional a

V2

no pior caso.  Se nos restrigirmos a grafos densos, esse consumo é linear.

Exercícios 4

  1. BFS com múltiplas origens.  Dado um conjunto S de vértices de um grafo, faça uma busca em largura a partir de S.  (A busca visita todos os vértices que estão ao alcance de S, isto é, todos os vértices t que estão na ponta final de algum caminho que começa em S.) Sua função deve também construir a floresta da busca.
  2. Escreva uma versão da função GRAPHbfs() em que a fila armazena arcos e não vértices.
  3. Escreva uma versão de GRAPHbfs() sem o vetor num[]:  o vetor pa[] é suficiente para controlar a lógica da função.
  4. Escreva uma versão recursiva da busca em largura.  (Um tanto ridículo, mas pode ser um bom exercício.)

BFS versus DFS

Apesar da semelhança entre a siglas, a busca BFS e a busca DFS são muito diferentes e têm aplicações muito diferentes.

A diferença mais marcante entre as duas buscas está nas estruturas de dados auxiliares empregadas pelas duas estratégias.  A BFS usa uma fila (de vértices), enquanto a DFS usa uma pilha.  (Na versão recursiva da DFS, a pilha não aparece explicitamente porque é administrada pelo mecanismo de recursão.)

Outras diferenças entre os dois algoritmos são mais superficiais:
