A interface de um microprocessador numa pastilha com o resto do sistema é bem definida, através de pinos de entrada e saída da pastilha. Em geral o número de pinos de uma pastilha varia entre 40 a um pouco menos de 150. Existem três tipos de pinos:
A pastilha do processador Intel 386 possui 132 pinos (14x14-8x8 = 132) dispostos como mostra a seguinte figura.
Os pinos da pastilha do processador são ligados a pinos
correspondentes de outras pastilhas (como memória e dispositivos de
entrada/saída) através de linhas paralelas formando um

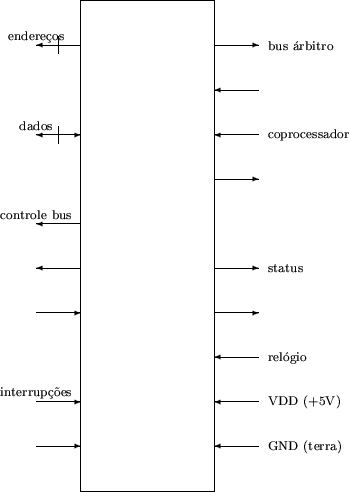

barramento ou ``bus''. Uma pastilha de um microprocessador típico
apresenta tipicamente os pinos da Figura ![[*]](/latex2html/icons.gif/cross_ref_motif.gif){kind=icon}
.

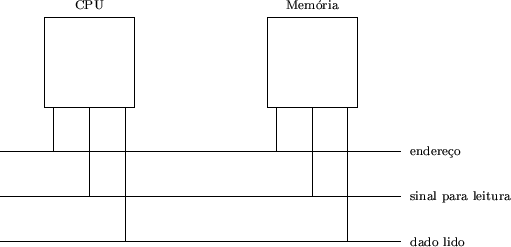

Por exemplo, para ler um dado da memória, o processador coloca o
endereço nos pinos do endereço, e valida (ou ``faz valer'') uma
linha de controle para informar a memória a ler uma palavra de
memória. A memória responde colocando a palavra lida nos pinos de
dados. (Ver Figura .)
![\begin{figure}
\begin{picture}(6,11)(-4.5,0)
\put(1,0){\framebox (3,11)}
\multip...
...\put(5.2,1){\makebox(0,0)[l]{\scriptsize GND (terra)}}
\end{picture}\end{figure}](img99.gif)
![\begin{figure}
\begin{picture}(9,5.5)(-3,0)
\multiput(1,3)(5,0){2}{\framebox (2,...
...}
\put(9.2,0){\makebox(0,0)[l]{\scriptsize dado lido}}
\end{picture}\end{figure}](img100.gif)
