Exemplo

1. A CPU (mestre) manda o controlador de disco (escravo) ler um bloco de disco.

2. O controlador de disco (mestre), tendo lido um bloco, comanda a memória (escravo) para receber os dados lidos, através de DMA.

Pelos exemplos acima, vê-se que um mesmo dispositivo pode as vezes funcionar como mestre, outras vezes como escravo. A memória, entretanto, nunca pode funcionar como mestre.

Em geral, um sinal saído de uma pastilha precisa ser amplificado antes de ser colocado no barramento. A amplificação é feita por chamados ``bus drivers'' (não tem nada a ver com a CMTC). Por outro lado, o recebimento de sinais do barramento é feito por chamados ``bus receivers''. Um dispositivo capaz tanto de enviar como receber do barramento é conhecido de ``bus transceiver'' (Figura ).

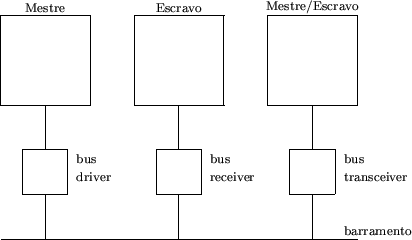

Figure: Transmissão de sinais no barramento

Em geral vários dispositivos estão conectados a um barramento; apenas alguns dos quais estão de fato utilizando o mesmo. Para não interferir no barramento quando um dispositivo não o está usando, as interfaces dos dispositivos ao barramento são em geral do tipo ``tri-state'' (três estados: 0, 1 ou em aberto). Os dispositivos que não estão usando o barramento ficam no estado em aberto.
