Distâncias e busca em largura

Esta página discute um algoritmo para o cálculo da distância entre dois vértices em um grafo. O algoritmo é uma importante aplicação da estratégia de busca em largura.

Esta página é inspirada na seção 2 do capítulo 22 de CLRS e CLRS3.


Distância

O comprimento (= length) de um caminho em um grafo é o número de arcos do caminho. A distância de um vértice r a um vértice s é o comprimento de um caminho de comprimento mínimo dentre os que começam em r e terminam em s.

A distância de r a s é infinita se não existe caminho algum de rs, ou seja, se s não está ao alcance de r. Se c é um número, a afirmação a distância de r a s é c equivale a duas afirmações:  (1) existe um caminho de r a s cujo comprimento é c e (2) não existe caminho de r a s cujo comprimento é menor que c.

Problema das distâncias:  Dado um vértice r de um grafo, encontrar a distância de r a cada um dos demais vértices.

Convém insistir em quatro pontos óbvios: 1. A distância de r a s é um número e não um caminho. 2. Não faz sentido dizer distância mínima, pois a distância já é mínima por definição. 3. Em virtude do caráter orientado dos caminhos, é melhor dizer distância de um vértice a outro que distância entre dois vértices. 4. Em geral, a distância de r a s é diferente da distância de sr.

A solução do problema pode ser armazenada num vetor dist indexado pelos vértices de modo que dist[v] seja a distância de rv. É claro que dist[r] = 0.

../gif/google_centrality.jpg

Exemplo A.  Veja as distâncias a partir do vértice 3 no grafo da figura:

v]  1 2 3 4 5 6
  dist[v2 1 0 1 2 1

Exercícios 1

  1. Sejam r e s dois vértices em um grafo e seja P um caminho de comprimento mínimo dentre os que têm origem r e término s. Mostre que P é um caminho simples.

Preliminares

Nossa primeira descrição de um algoritmo para o problema será feita num nível abstração bastante alto. O algoritmo é iterativo e cada iteração começa com um vetor dist[ ] indexado pelos vértices do grafo. No começo da primeira iteração, dist[r] vale 0 e dist[w] vale ∞ para todo vértice w distinto de r. Se chamarmos de franja o conjunto de todos os arcos vw tais que dist[v] < ∞ e dist[w] = ∞, o processo iterativo pode ser apresentado assim:

enquanto a franja não estiver vazia,
.oo seja vw um arco da franja que minimiza dist[v]
.oo e faça dist[w] := dist[v] + 1.

No fim de cada iteração, dist[w] deixa de ser ∞ e portanto a franja se altera. Quando a franja fica vazia, o processo iterativo termina e dist é o vetor das distâncias a partir de r.

Na verdade, não é necessário procurar explicitamente um arco vw que minimize dist[v]. Basta visitar os vértices numa ordem apropriada: primeiro r, depois os vizinhos de r, depois os vizinhos dos vizinhos de r, depois os vizinhos dos vizinhos dos vizinhos, e assim por diante. Essa estratégia é conhecida como busca em largura (= breadth-first searchBFS).

Exercícios 2

  1. Imagine implementar literalmente (isto é, ao-pé-da-letra) o algoritmo descrito acima. Quanto tempo a implementação consome?

Algoritmo das distâncias

O algoritmo abaixo põe em prática as ideias da seção anterior. Para que os vértices sejam visitados na ordem certa, eles são mantidos numa fila.

O código abaixo resolve o problema das distâncias num grafo G representado por um vetor Adj de listas de adjacência.

Distâncias (G, r)   busca em largura
11 . para cada v em V(G)
12 .ooo dist[v] := ∞
13 . dist[r] := 0
14 . Nova-Fila (r)
15 . enquanto a fila não estiver vazia
16 .ooo v := Sai-da-Fila ( )
17 .ooo para cada w em Adj[v]
18 .oooooo se dist[w] = ∞   w descoberto
19 .ooooooooo dist[w] := dist[v] + 1
10 .ooooooooo Entra-na-Fila (w)
11 . devolva dist

O comando Nova-Fila (r) cria uma fila com um só elemento igual a r. O comando Sai-da-Fila ( ) retira o primeiro (ou seja, o mais antigo) elemento da fila. O comando Entra-na-Fila (w) insere w no fim da fila.

Como os vértices são visitados na ordem imposta pela fila, temos as seguintes propriedades no início de cada execução do bloco de linhas 6-10:

  1. para todo vértice v, se dist[v] < ∞ então dist[v] é a distância de rv  e
  2. para todo arco vw, se dist[v] < ∞ e dist[w] = ∞ então v está na fila.

Segue daí que, quando a execução do algoritmo termina, dist[s] é a distância de r a s para todo s.

Para mostrar que os invariantes i e ii de fato valem no início de cada iteração é preciso fazer a seguinte observação auxiliar sobre a estrutura da fila. Digamos que q1 é o primeiro elemento da fila, q2 o segundo, etc., e qk é o último. Então, se denotarmos dist[q1] por d, teremos

  1. d < ∞,
  2. dist[q1] ≤ dist[q2] ≤ ⋯ ≤ >dist[qk] ≤ d+1  e
  3. dist[x] ≤ d ou dist[x] = ∞  para todo x que esteja fora da fila.
../gif/google_centrality.jpg

Exemplo B.  Aplique o algoritmo Distâncias, com r = 3, ao grafo definido pelas seguintes listas de adjacência:

v   Adj[v]
1 (6)
2 (3, 6)
3 (2, 4, 6)
4 (1, 5)
5 (4, 6)
6 (1, 4)

Veja o estado da fila e o estado do vetor dist no início de cada iteração (ou seja, imediatamente antes de cada execução da linha 6), com - indicando :


3
  2 4 6
    4 6
      6 1 5
        1 5
          5

  1 2 3 4 5 6
  - - 0 - - -
  - 1 0 1 - 1
  - 1 0 1 - 1
  2 1 0 1 2 1
  2 1 0 1 2 1
  2 1 0 1 2 1
  2 1 0 1 2 1
figs/mine/diwheel6-k.png

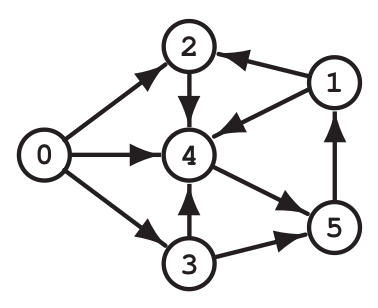

Exemplo C.  Aplique o algoritmo Distâncias a partir do vértice 0 ao grafo da figura. Suponha que os vértices estão em ordem crescente de nomes em cada lista de adjacência. Eis o estado da fila e o estado do vetor dist no início de cada iteração (ou seja, imediatamente antes de cada execução da linha 6), com - indicando :


0
  2 3 4
    3 4
      4 5
        5
          1

  0 1 2 3 4 5
  0 - - - - -
  0 - 1 2 3 -
  0 - 1 2 3 -
  0 - 1 2 3 4
  0 - 1 2 3 4
  0 5 1 2 3 4
  0 5 1 2 3 4

Exercícios 3

  1. Prove os invariantes do algoritmo Distâncias.
  2. Reescreva o algoritmo Distâncias fazendo uma implementação explícita da fila em um vetor F[1 .. n], sendo n = │V(G)│.
  3. Mostre que no fim da execução algoritmo Distâncias tem-se dist[w] ≤ dist[v]+1  para todo arco vw.

Desempenho

Quanto tempo o algoritmo Distâncias consome no pior caso? Vamos medir esse tempo em relação ao tamanho do grafo, ou seja, em relação ao número n de vértices e ao número m de arcos do grafo. No que segue, vamos supor que cada execução das funções que manipula a fila de vértices (linhas 4, 6 e 10) consome tempo constante, ou seja, uma quantidade de tempo que não depende de n nem de m.

Comecemos pelo consumo de tempo das linhas 5-10. O bloco de linhas 6-10, é executado no máximo n vezes, pois cada iteração retira um vértice da fila e cada vértice entra na fila no máximo uma vez. Para cada uma das n repetições do bloco de linhas 6-10, o bloco de linhas 8-10 é executado no máximo n−1 vezes, pois cada vértice tem no máximo n−1 vizinhos. Assim, o consumo de tempo do bloco de linhas 6-10 é limitado por n × (n−1). Concluímos que o bloco de linhas 5-10 consome Ο(n²) unidades de tempo. Mas essa cota superior é um tanto grosseira.

Para fazer uma estimativa mais fina, examinemos mais uma vez o bloco de linhas 6-10. Cada execução desse bloco processa um vértice v retirado da fila. Digamos que T(v) é o tempo que o bloco de linhas gasta para processar o vértice v. Cada execução do bloco processa um vértice diferente, donde o tempo total gasto para processar todos os vértices não passa de T(1) + T(2) + ⋯ + T(n). O tempo T(v) é proporcional ao comprimento da lista Adj[v], que é igual ao grau de saída g(v) do vértice v. Portanto, o tempo total gasto pelo bloco de linhas 6-10 é proporcional à soma g(1) + g(2) + ⋯ + g(n). Essa soma é igual ao número m de arcos do grafo, e portanto o bloco de linhas 6-10 consome Ο(m) unidades de tempo. Mas isso merece uma correção. Para ser mais exato, o tempo T(v) é proporcional a 1 + g(v), onde o termo 1 corresponde ao consumo de uma execução da linha 6. Com essa correção, o bloco de linhas 6-10 consome Ο(n + m) unidades de tempo. Concluímos assim que o bloco de linhas 5-10 consome Ο(n + m) unidades de tempo.

Só falta levar em conta o tempo Ο(n) gasto com as operações de inicialização nas linhas 1-4. Feito isso, o algoritmo Distâncias consome

Ο(n + m)

unidades de tempo. Como n + m é uma medida do tamanho do grafo, podemos dizer que o algoritmo é linear.

Exercícios 4

  1. Considere o algoritmo Distâncias. Mostre que cada vértice do grafo entra na fila no máximo uma vez. (E portanto, cada vértice do grafo faz o papel de v na linha 6 no máximo uma vez.
  2. Escreva uma versão do algoritmo Distâncias supondo que o grafo tem vértices 1, 2, … , n e é representado por sua matriz de adjacência. Mostre que o consumo de tempo dessa versão é Ο(n²).

Árvore da busca em largura

Cada vez que um novo vértice w é descoberto durante a busca em largura — veja a linha 8 do algoritmo Distâncias — convém anotar o vértice v a partir do qual w foi descoberto. Para isso, basta fazer pai[w] := v, construindo assim um vetor pai de vértices indexado pelos vértices. Diremos que esse é um vetor de pais (= parent arraypredecessors array) da busca.

Distâncias (G, r)
11 . para cada v em V(G)
12 .ooo dist[v] := ∞
13 . dist[r] := 0
14 . pai[r] := r
15 . Nova-Fila (r)
16 . enquanto a fila não estiver vazia
17 .ooo v := Sai-da-Fila ( )
18 .ooo para cada w em Adj[v]
19 .oooooo se dist[w] = ∞
10 .ooooooooo dist[w] := dist[v] + 1
11 .ooooooooo pai[w] := v
12 .ooooooooo Entra-na-Fila (w)
13 . devolva dist e pai

O subgrafo de G formado por todos os arcos vw tais que v = pai[w] é uma floresta radicada. Mais precisamente, é uma árvore radicada, já que r é a única raiz. Diremos que essa é a árvore da busca em largura (ou árvore de caminhos mínimos). Note que a árvore contém todos os vértices que estão ao alcance de r em G e só esses.

Ao final da execução do algoritmo, se dist[s] = ∞ então não existe caminho algum de rs. Senão, a sequência

s, pai[s], pai[pai[s]], … , r

é o inverso de um caminho de rs em G que tem comprimento dist[v]. Esse caminho é mínimo no seguinte sentido: nenhum outro caminho de r a v tem comprimento menor que dist[v].

figs/mine/diwheel6-k-gray.png

Exemplo D.  Aplique o algoritmo Distâncias com r = 0 ao grafo do exemplo C. No fim da execução do algoritmo, o vetor pai estará no seguinte estado:

v]  0 1 2 3 4 5
  pai[v0 5 0 0 0 3
../gif/google_centrality.jpg

Exemplo E. Considere novamente o grafo do exemplo B. O algoritmo Distâncias, com r = 3, produz a árvore da busca em largura representada pelo seguinte vetor de pais:

v]  3 2 4 6 1 5
pai[v3 3 3 3 4 4

Nesta tabela, os vértices estão listados na ordem em que foram descobertos. A tabela pode ser reescrita colocando a primeira linha em ordem crescente:

v]  1 2 3 4 5 6
pai[v4 3 3 3 4 3

Faça um desenho da árvore de busca em largura demodo que a ordem da-esquerda-para-a-direita dos filhos de cada vértice corresponda à ordem em que os vértices foram descobertos.

figs/Sedgewick-Wayne/spt-from-2.png

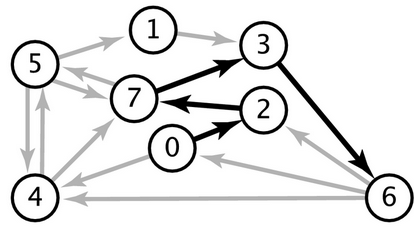

Exemplo F. O grafo da figura tem vértices 0, 1, … , 7. Aplique o algoritmo Distâncias ao grafo. Se começar pelo vértice 2, o algoritmo poduzirá a árvore de busca em largura indicada na figura.

Exercícios 5

  1. Considere o vetor pai definido pelo algoritmo Distâncias. Mostre que o subgrafo de G formado por todos os arcos vw tais que v = pai[w] é uma árvore radicada.
  2. Seja pai o vetor de pais definido pelo algoritmo Distâncias aplicado a um grafo G. Seja F o subgrafo de G definido pelo vetor pai. Mostre que F tem as propriedades especificadas acima.
  3. Um grafo tem vértices a, b, c, d, e, f, g. Veja abaixo um vetor p de vértices indexado pelos vértices. Faça uma figura da árvore que p representa. Quais são as raízes da árvore? Qual o caminho que vai de uma raiz ao vértice g?
    v]  a b c d e f g
    p[vc c c d a d a
  4. Faça uma figura da árvore de busca em largura do exemplo F. que seja análoga à última figura do exemplo C.
  5. Suponha dado um vetor pai como o descrito no texto e um vértice w. Escreva um algoritmo que receba pai e w e imprima um caminho mínimo de rw.
  6. Mostre que um caminho mínimo é necessariamente simples.
