Busca em profundidade

Esta página descreve o algoritmo de busca em profundidade (= depth-first searchDFS). O algoritmo visita todos os vértices de um digrafo numa determinada ordem, que chamaremos pré-ordem ou ordem DFS. Essa ordem dos vértices ajuda entender a estrutura do digrafo e é muito útil, por exemplo, para encontrar os ciclos e as componentes fortes do digrafo.

Esta página é inspirada na seção 3 do capítulo 22 do CLRS.

Algoritmo de busca em profundidade

O algoritmo de busca em profundidade varre (= scans) um digrafo e visita todos seus vértices e todos seus arcos. À medida que varre o digrafo, o algoritmo pinta cada vértice de cinza e depois de preto. Quando descobre um novo vértice, o algoritmo pinta o vértice de cinza; quando termina de visitar todos os vizinhos do vértice, o algoritmo pinta o vértice de preto. Os vértices cinza são considerados ativos e os pretos são considerados mortos.

É mais simples escrever o código do algoritmo em estilo recursivo. Como não é possível varrer o digrafo todo de uma só vez, a camada externa do algoritmo é um driver que invoca várias vezes o algoritmo recursivo propriamente dito. Cada invocação é uma etapa da busca.

O algoritmo recebe um digrafo G representado por um vetor Adj de listas de adjacência.

Busca-em-Profundidade (G)
1 . para cada r em V(G)
2 .ooo cor[r] := branco
3 . para cada r em V(G)
4 .ooo se cor[r] = branco
5 .oooooo DFS-r (G, r)   nova etapa

A rotina recursiva DFS-r (o sufixo r é a inicial de recursivo) tem acesso a um vetor cor que atribui um rótulo branco, cinza ou preto a cada vértice do digrafo. A rotina recebe um vértice branco r e

determina o conjunto, digamos X, de todos os vértices que pertencem a caminhos que começam em v e só usam vértices brancos.

Antes de parar, a rotina altera o vetor cor de modo que todos os vértices em X fiquem pretos.

DFS-r (G, v)
16 . cor[v] := cinza
17 . para cada w em Adj[v] faça
18 .ooo se cor[w] = branco   w descoberto
19 .oooooo então DFS-r (G, w)
10 . cor[v] := preto   v morre

(Os vetores Adj e cor são tratados como variáveis globais.) Na linha 9, a rotina DFS-r é aplicada ao digrafo original G. Isso pode criar a impressão de que a instância do problema que a rotina deve resolver na linha 9 tem o mesmo tamanho da instância original. Com isso, pode parecer que a recursão nunca termina (isto é, que a rotina entra em loop). Ocorre que o tamanho de uma instância não é medido pelo tamanho do digrafo mas pelo número de vértices brancos. Como um vértice cinza ou preto jamais fica branco, o tamanho de uma instância nunca aumenta. Além disso, v é branco quando DFS-r (G,&8201;v) é invocada e logo fica cinza. Assim, o tamanho da nova instância na linha 9 é menor que o tamanho da instância original. Isso garante que a recursão é finita.

Ao final da execução do algoritmo Busca-em-Profundidade, todos os vértices do digrafo estarão pretos.

figs/mine/diwheel6-j20.png

Exemplo A. Seja G o digrafo com vértices 0, 1, … , 5 definido pelas seguintes listas de adjacência:

0: (1, 4) 1: 2: (0, 3, 4) 3: (4, 5) 4: (1, 5) 5: (1)

Acompanhe o rastreamento da execução da algoritmo Busca-em-Profundidade sobre G. Uma linha típica do rastreamento mostra que o algoritmo percorreu um arco vw e invocou a encarnação DFS-r(w) de DFS-r.

0 DFS-r(0) 01 DFS-r(1) 01 04 DFS-r(4) 041 045 DFS-r(5) 0451 045 04 0   2 DFS-r(2) 20 23 DFS-r(3) 034 035 03 24 2

0 1 2 3 4 5
C C
C P
C P C
C P C C
C P C P
C P P P
P P P P
P P C P P
P P C C P P
P P C P P P
P P P P P P

Um vértice v sozinho numa linha do rastreamento representa o fim do processamento de v, ou seja, o fim da execução da encarnação DFS-r (v) de DFS-r.

A tabela à direita mostra a evolução do vetor cor, com ⋅ , C e P significando branco, cinza e preto respectivamente.

Exercícios 1

  1. Mostre um exemplo em que, no início da execução da linha 5 de Busca-em-Profundidade, todos os vizinhos de r são pretos. Para que o exemplo fique mais interessante, os graus de entrada e de saída de r devem ser diferentes de zero.
  2. A linha 7 do código tem um certo caráter não determinístico, pois pode dar ao algoritmo a liberdade de escolher qualquer vértice v da Adj[u]. O resultado do algoritmo é sempre o mesmo qualquer que seja a escolha? Para que o algoritmo esteja correto, é necessário escolher os elementos de Adj[u] numa determinada ordem?

Desempenho

Qual o consumo de tempo de Busca-em-Profundidade? É fácil constatar que o consumo de tempo de todas as execuções de todas as linhas exceto a linha 5 é Ο(n), sendo n o número de vértices de G. Agora considere a linha 5, que invoca a rotina DFS-r. O consumo de tempo dessa rotina, como o de qualquer algoritmo recursivo, pode ser descrito por uma recorrência. Infelizmente, a recorrência é um tanto complexa. Vamos estimar então, de uma só vez e de maneira um tanto informal, o tempo total de todas as execuções de DFS-r.

Para cada vértice v, a rotina DFS-r é invocada apenas uma vez com argumento v. (De fato, v é branco antes da chamada e torna-se cinza logo em seguida.) A execução da rotina com argumento v examina, diretamente, todos os arcos que saem de v e apenas esses. (O exame dos outros arcos acontece nas invocações de DFS-r na linha 9.) Portanto, na união de todas as execuções de DFS-r, cada arco do digrafo é examinado uma única uma vez. Como o exame de cada arco consome uma quantidade de tempo que não depende do tamanho do digrafo, o tempo total gasto nas execuções de DFS-r é Ο(m), sendo m o número de arcos do digrafo.

Concluímos assim que o algoritmo Busca-em-Profundidade consome

Ο(n + m)

unidades de tempo. Como n + m é o tamanho do digrafo, o algoritmo é linear.

Exercícios 2

  1. Preencha os detalhes da análise do consumo de tempo de Busca-em-Profundidade feita acima. Faça uma análise precisa do consumo de tempo da rotina recursiva DFS-r.
  2. Mostre que o algoritmo Busca-em-Profundidade consome Θ(n+m) unidades de tempo, sendo n o número de vértices de G.
  3. Escreva uma versão de Busca-em-Profundidade para digrafos representados por matriz de adjacência. Mostre que o algoritmo consome Ο(n²) unidades de tempo.
  4. ★ Escreva uma versão iterativa da rotina DFS-r. Faça uma análise do desempenho dessa versão.

Floresta da busca DFS

Cada vez que um novo vértice w é descoberto durante a busca DFS, é útil anotar o vértice v a partir do qual w foi descoberto. Para isso, basta usar um vetor de vértices, digamos pai, indexado pelos vértices e fazer pai[w] := v. Diremos que pai é um vetor de pais (= parent arrayarray of predecessors) da busca.

Busca-em-Profundidade (G)
1 . para cada v em V(G)
2 .ooo cor[v] := branco
3 . para cada r em V(G)
4 .ooo se cor[r] = branco
5 .oooooo pai[r] := r
6 .oooooo DFS-r (G, r)
7 . devolva pai

Eis a versão apropriada de DFS-r:

DFS-r (G, v)
18 . cor[v] := cinza
19 . para cada w em Adj[v]
10 .ooo se cor[w] = branco
11 .oooooo pai[w] := v
12 .oooooo DFS-r (G, w)
13 . cor[v] := preto

O sub­digrafo de G formado por todos os arcos vw tais que v = pai[w] é uma floresta radicada. Diremos que essa é a floresta DFS da busca. Os vértices r nas várias execuções da linha 5 (onde começa cada nova etapa da busca) são as raízes da floresta. A floresta DFS é um sub­digrafo gerador do digrafo G.

figs/mine/diwheel6-j20-gray.png

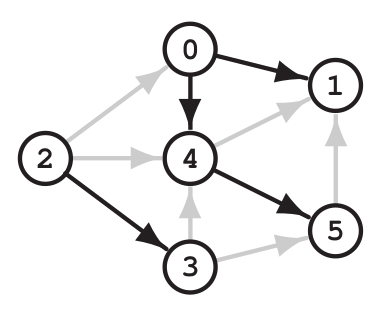

Exemplo B. Considere novamente o digrafo do exemplo A. O algoritmo Busca-em-Profundidade produz uma floresta DFS que consiste em duas árvores: uma tem raiz 0 e a outra tem raiz 2. Veja o vetor de pais da floresta:

v]  0 1 4 5 2 3
pai[v0 0 0 4 2 2

Nesta tabela, os vértices estão listados na ordem em que foram descobertos. A tabela pode ser reescrita colocando a primeira linha em ordem crescente:

v]  0 1 2 3 4 5
pai[v0 0 2 2 0 4
  0      2
 / \     |
1   4    3
     \
      5

Às vezes é útil redesenhar a floresta DFS de modo que a ordem dos vértices de cima para baixo e da esquerda para a direita correspondam à ordem em que os vértices foram examinados nas linhas 39 de DFS-r. Feito isso, os demais arcos do digrafo podem ser acrescentados à figura.

Arcos de avanço, de retorno, e cruzados.  Suponha que F é uma floresta DFS de um digrafo G. Em relação a F, cada arco vw de G é de um dos seguintes tipos:

  1. de floresta, se vw pertence a F;
  2. de avanço (= forward), se v é ancestral de w em F mas não pai de w;
  3. de retorno (= back), se v é descendente de w em F;
  4. cruzado (= cross), se v é não é ancestral nem descendente de w.

Essa classificação dos arcos é importante para entender o digrafo. Ela é usada por muitos algoritmos para diversos problemas.

figs/Sedgewick-Wayne/spt-from-2.png

Exemplo C. Aplique o algoritmo Busca-em-Profundidade ao digrafo da figura. Se começar pelo vértice 2, o algoritmo poduzirá a floresta DFS indicada na figura. Em relação a essa floresta, o arco 7 3 é de avanço. Os arcos 0 2, 4 5, 4 7, 5 7 e 6 2 são de retorno. Os arcos 0 4 e 6 4 são cruzados.

Exercícios 3

  1. ★ Considere o vetor pai definido pelo algoritmo Busca-em-Profundidade. Mostre que o sub­digrafo de G formado por todos os arcos vw tais que v = pai[w] é uma floresta radicada.
  2. Um digrafo tem vértices a, b, c, d, e, f, g. Veja abaixo um vetor p de vértices indexado pelos vértices. Faça uma figura da floresta que p representa. Quais são as raízes da floresta? Qual o caminho que vai de uma raiz ao vértice g?
    v]  a b c d e f g
    p[vc c c d a d a
  3. Faça uma figura da floresta DFS do exemplo C que seja análoga à última figura do exemplo B.
  4. O vetor de pais torna as cores dos vértices supérfluas: basta trocar se cor[x] = branco nas linhas 410 por se pai[x] = nil. Implemente essas alterações.

Pós-ordem e pré-ordem

No início desta página referimo-nos vagamente à permutação em pré-ordem dos vértices do digrafo. Esta seção define o conceito de maneira mais precisa.

A permutação dos vértices em pré-ordem (= pre-order) é definida pela ordem em que os vértices ficam cinzentos durante uma busca em profundidade. A permutação em pós-ordem (= post-order) é definida pela ordem em que os vértices ficam pretos. É claro que essas permutações dependem da ordem em que os vértices são examinados na linha 3 de Busca-em-Profundidade e na linha 7 de DFS-r.

O seguinte algoritmo faz uma busca em profundidade num digrafo e atribui dois números (= timestamps a cada vértice w:  o número pré[w] é o momento em que o vértice fica cinza (ou seja, o momento em que é descoberto) e o número pós[w] é o momento em que o vértice fica preto (ou seja, o momento em que morre). O algoritmo usa uma variável t como cronômetro:

Busca-em-Profundidade (G)
1 . para cada v em V(G)
2 .ooo cor[v] := branco
3 . t := 0
4 . para cada r em V(G)
5 .ooo se cor[r] = branco
6 .oooooo pai[r] := r
7 .oooooo DFS-r (G, r)
8 . devolva pai, pré, pós

Eis a versão apropriada de DFS-r:

DFS-r (G, v)
19 . cor[v] := cinza
10 . pré[v] := t := t+1
11 . para cada w em Adj[v] faça
12 .ooo se cor[w] = branco
13 .oooooo pai[w] := v
14 .oooooo DFS-r (G, w)
15 . cor[v] := preto
16 . pós[v] := t := t+1

Observe que pre[v] < pós[v] para cada vértice v. O vértice está ativo, ou vivo, durante o intervalo (pré[v], pós[v]). Ao final intervalo, v morre. Qualquer outro vértice que seja descoberto durante o intervalo certamente morre antes do fim do intervalo. Portanto, os intervalos de todos os vértices são encaixados.

A ordem crescente dos números pré dá a permutação dos vértices em pré-ordem. (Ou seja, a permutação (v1,v2, … ,vn) dos vértices está em pré-ordem se pré[v1] < pré[v2] < ⋯ <6 pré[vn].) Da mesma forma, a ordem crescente dos números pós dá a permutação dos vértices em pós-ordem.

figs/mine/diwheel6-j20-gray.png

Exemplo D. Considere novamente o digrafo do exemplo A. O algoritmo Busca-em-Profundidade produz os seguintes vetores pré e pós:

v]  0 1 2 3 4 5
pré[v0 1 8 9 3 4
pós[v7 2 11 10 6 5
    0          2
   0/7        8/11
  /   \        |
 1     4       3
1/2   3/6     9/10
         \
          5
         4/5

Basta examinar o vetor pré para deduzir que [!] (0, 1, 4, 5, 2, 3) é a permutação dos vértices em pré-ordem. Da mesma forma, basta examinar o vetor pós para concluir que [!] (1, 5, 4, 0, 3, 2) é a permutação dos vértices em pós-ordem.

O desenho da floresta DFS à direita reflete a ordem em que a busca em profundidade examinou os vértices. Os valores de pré e pós estão escritos abaixo de cada vértice.

Os vetores pré e pós permitem decidir facilmente se um dado arco é de avanço, de retorno, ou cruzado. Como os intervalos de vida dos vértices são encaixados, um arco vw é

(Em outras palavras, vw é de avanço se o intervalo de v contém o intervalo de w, de retorno se o intervalo de v está contido no intervalo de w, e cruzado se o intervalo de v é disjunto do intervalo de w e anterior a ele.) Isso pode ser resumido assim: um arco vw é

Exercícios 4

  1. Considere as seguintes permutações dos vértices do digrafo na figura. Quais estão em pós-ordem?
    • 2 3 0 1 5 4 6 8 9 10 7 11
    • 6 9 8 10 7 11 1 3 2 0 5 4
    • 2 3 0 1 8 9 10 7 6 5 4 11

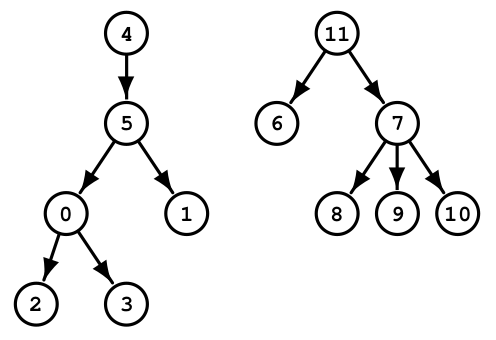

  2. ★ Escolha uma representação da floresta da figura por listas de adjacência. Escreva uma permutação dos vértices em pré-ordem. Escreva uma permutação em pós-ordem.
  3. Escreva uma permutação em pós-ordem dos vértices do digrafo na figura. Escreva uma permutação dos vértices em pré-ordem.
  4. Escreva uma versão iterativa da rotina DFS-r.
  5. ★ Prove as relações entre pré e pós que permitem dizer se um arco é de avanço, de retorno, ou cruzado.
  6. O vetor pré torna as cores dos vértices supérfluas: basta trocar se cor[x] = branco nas linhas 512 por se pré[x] = 0. Implemente essas alterações.
