Notação PMS

A notação PMS é usada para descrever um computador mostrando a interconexão dos seus componentes como processador, memória, chaves, controladores e unidades periféricas. O nome vem dos componentes ``Processor-Memory-Switch''. Utilizando um conjunto de componentes primitivos, ela ilustra como os componentes são interlidados para formar o sistema de computação. E importante conhecer a notação PMS que é comum na literatura para descrição de computadores.

São 6 os componentes primitivos:

M (``Memory''): um componente do tipo M é capaz de armazenar informações para uso subsequente por outros componentes. Ele é passivo, no sentido de não alterar a informação recebida para armazenar.
L (``Link''): um componente do tipo L transmite informações entre outros componentes. Como M, um componente L não é capaz de alterar informações.
S (``Switch''): um componente do tipo S constrói links entre outros componentes. Um componente S tem um conjunto associado de L's que ele habilita ou inibe para fazer as conexões desejadas.
D (``Data''): um componente do tipo D realiza operações sobre dados, criando e alterando informações. D é o único componente que modifica informação. Uma unidade aritmética (ALU) é do tipo D.
K (``Kontrol''!): um componente do tipo K controla e ativa a operação de outros componentes. Todos os componentes não do tipo K são intrinsecamente passivos e requerem um K para serem ativados.
T (``Transducer''): um componente do tipo T acopla o computador ao mundo externo, traduzindo toques de teclas em sinais digitais, etc.

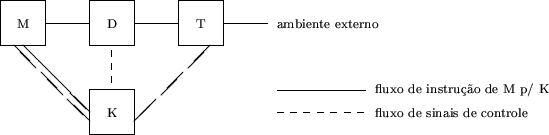

Um computador convencional tem a estrutura básica da Figura , usando a notação PMS.

**Figure:** Computador convencional usando PMS
$\begin{figure} \begin{picture}(8,3)(-3.5,0) \multiput(0,0)(2,0){3} {\begin{pict... ...ebox(0,0)[l]{\scriptsize fluxo de sinais de controle}} \end{picture}\end{figure}$

A linha sólida indica fluxo de dados.
A linha tracejada indica tranferência de informações de controle.

O par da Figura é comumente conhecido pelo nome de processador central. Em geral é útil definir este par como um outro componente PMS (não primitivo) chamado P.

**Figure:** Processador central
$\begin{figure} \begin{picture}(1,3)(-7,0) \multiput(0,0)(0,2){2}{\framebox (1,1)... ...e K}} \multiput(0.5,1.9)(0,-0.3){3}{\line(0,-1){0.15}} \end{picture}\end{figure}$

Componente P: um processador capaz de interpretar uma sequência de instruções e executar as ações correspondentes.

O nosso sistema de computação pode agora ser reduzido, omitindo ainda as linhas de controle, para o que está mostrado na Figura .

**Figure:** Computador usando componente P
$\begin{figure} \begin{picture}(5,1)(-5,0) \multiput(0,0)(2,0){3} {\begin{pictur... ...ptsize P}} \put(4.5,0.5){\makebox(0,0){\scriptsize T}} \end{picture}\end{figure}$

Podemos ainda definir um outro componente não primitivo C (computador), que engloba o acima. Pode parecer não muito interessante, mas esse componente pode ser usado para descrever sistemas multicomputadores.

Uma maneira usual de descrever os detalhes ou atributos de um componente genérico U é

$U (a_{1}: v_{1}; a_{2}: v_{2}; .... )$

onde $a_{i}$ é o atributo e $v_{i}$ o seu valor correspondente.

Por exemplo,

P (função: controle; nome: UNIVAC; tempo adição: 2 micro-seg)

M (t.cycle: 100ns; capacidade: 16 Kpalavras; palavra: 36 bits)

Algumas abreviaturas comuns usadas na literatura são derivadas como se segue.

Processador central:

P (função: central) P (central) P.central P.c Pc

Memória primária:

M (função: primária) M (primária) M.primária M.p $M_{p}$

A título de ilustração da notação PMS, vamos dar alguns exemplos de computadores usando essa notação.

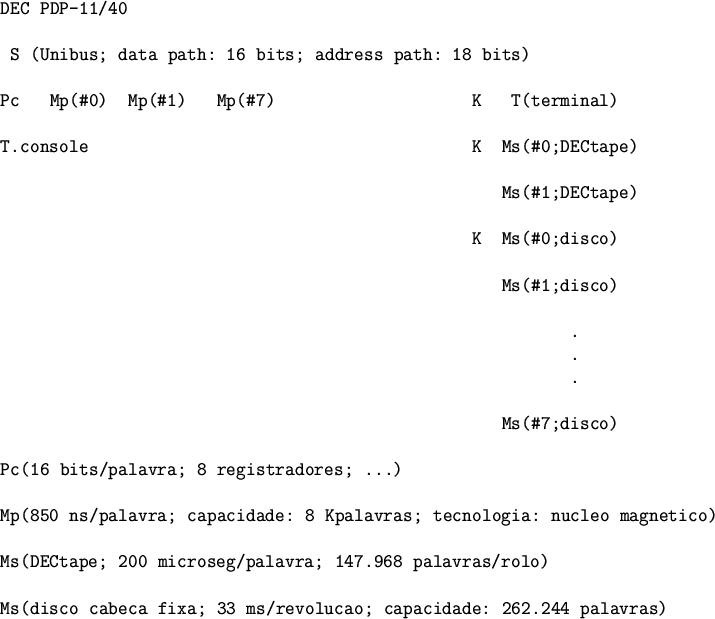

$\begin{figure} \begin{verbatim}DEC PDP-11/40S (Unibus; data path: 16 bits; ... ...a fixa; 33 ms/revolucao; capacidade: 262.244 palavras)\end{verbatim}\end{figure}$

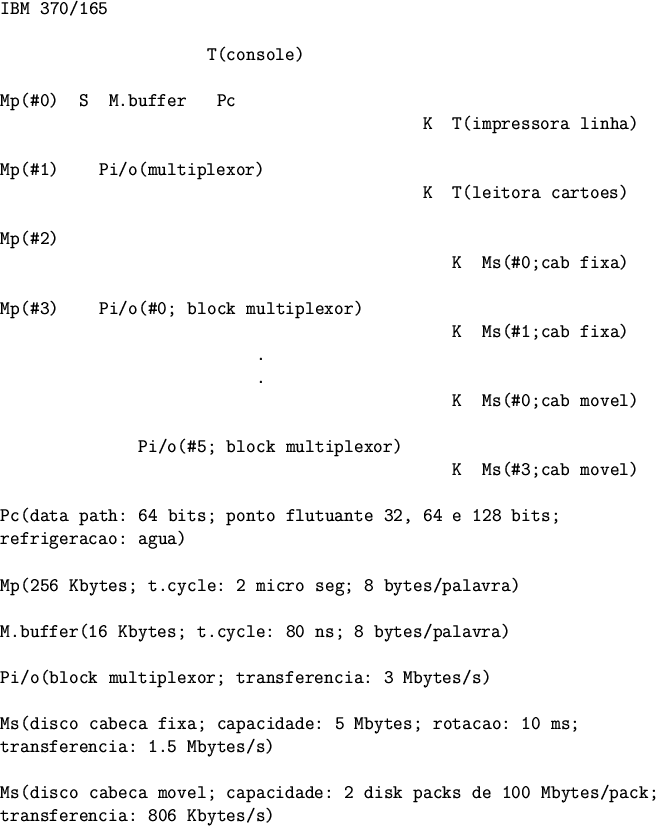

$\begin{figure} \begin{verbatim}IBM 370/165T(console)Mp( ...$
