O endereço é obtido somando-se o conteúdo de um registrador base e um deslocamento (``offset'').

Exemplo - IBM 360 e 370:

Um endereço de 24 bits é obtido com um registrador base e um deslocamento ou ``offset'' (Figuras e ).

**Figure:** Registrador base e desclocamento
$\begin{figure} \begin{picture}(8,1)(-3.5,0) \put(0,0){\framebox (8,1)} \put(2,0)... ...}} \put(5,-0.3){\makebox(0,0){\scriptsize \lq\lq offset''}} \end{picture}\end{figure}$

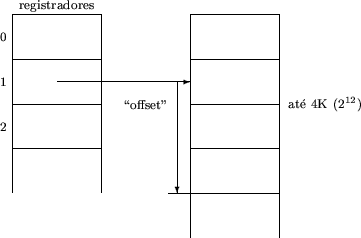

**Figure:** Endereçamento usando registrador base
$\begin{figure} \begin{picture}(6,5)(-4.5,0) \multiput(0,1)(0,1){4} {\begin{pict... ...,3){\makebox(0,0)[l]{\scriptsize at\'e 4K ($2^{12}$)}} \end{picture}\end{figure}$
