Este capítulo mostra que o algoritmo de Ford-Fulkerson resolve o problema do fluxo máximo. Isso prova o célebre Teorema do Fluxo Máximo e Corte Mínimo (publicado em 1956 por Ford e Fulkerson e também por Elias, Feinstein e Shannon).
Sumário:
Considere o conceito de fluxo em um grafo com vértice inicial e vértice final. A definição de saldo de fluxo em um vértice pode ser estendida a qualquer conjunto de vértices. O fluxo que sai de um conjunto S é a soma dos fluxos nos arcos que saem de S e o fluxo que entra em S é a soma dos fluxos nos arcos que entram em S. O saldo de fluxo em S é a diferença
outflow(S) − inflow(S)
entre o fluxo que sai de S e o fluxo que entra em S. É fácil verificar a seguinte propriedade dos saldos: para qualquer fluxo f num grafo com vértice inicial s e vértice final t e para qualquer conjunto S que contém s mas não contém t,
o saldo de f em S é igual à intensidade de f.
0-1 0-2 1-2 1-3 2-3 20 0 20 0 20
Dado um grafo com vértice inicial s e vértice final t, dizemos que um conjunto de vértices separa s de t se contém s mas não contém t. Um corte (= cut) no grafo é qualquer conjunto de arcos que tenha a forma C' ∪ C'', sendo C' o leque de saída e C'' o leque de entrada de algum conjunto S de vértices que separa s de t. Diremos que o conjunto S é a margem superior do corte e o complemento de S é a margem inferior do corte.
Um arco de um corte é direto se pertence ao leque de saída da margem superior do corte (ou seja, se vai da margem superior para a margem inferior) e é reverso se pertence ao leque de entrada da margem superior do corte (ou seja, se vai da margem inferior para a margem superior).
Num grafo capacitado, a capacidade de um corte é a soma das capacidades dos arcos diretos do corte. (Se todos os arcos tiverem capacidade 1, a capacidade de um corte é o número de arcos diretos do corte.) Os arcos reversos não contribuem para a capacidade do corte.
A expressão corte mínimo
é uma abreviatura de corte de capacidade mínima
.
Exemplo A. Considere o grafo capacitado abaixo, com vértice inicial 0 e vértice final 5.
0-1 0-2 1-3 1-4 2-3 2-4 3-5 4-5 20 30 30 10 10 10 20 30
A tabela abaixo lista todos os cortes do grafo. Em cada linha temos um corte. A primeira coluna dá a margem superior do corte, a segunda dá a margem inferior do corte, a terceira dá os arcos diretos do corte, a quarta dá os arcos reversos, e a última dá a capacidade do corte. Os cortes mínimos têm capacidade 40.
0 1 2 3 4 5 0-1 0-2 50 0 1 2 3 4 5 0-2 1-3 1-4 70 0 2 1 3 4 5 0-1 2-3 2-4 40 0 3 1 2 4 5 0-1 0-2 3-5 1-3 2-3 70 0 4 1 2 3 5 0-1 0-2 4-5 1-4 2-4 80 0 1 2 3 4 5 1-3 1-4 2-3 2-4 60 0 1 3 2 4 5 0-2 1-4 3-5 2-3 60 0 1 4 2 3 5 0-2 1-3 4-5 2-4 90 0 2 3 1 4 5 0-1 2-4 3-5 1-3 50 0 2 4 1 3 5 0-1 2-3 4-5 1-4 60 0 3 4 1 2 5 0-1 0-2 1-3 1-4 2-3 2-4 50 0 1 2 3 4 5 1-4 2-4 3-5 40 0 1 2 4 3 5 1-3 4-5 60 0 2 3 4 1 5 0-1 3-5 4-5 1-3 1-4 70 0 1 2 3 4 5 3-5 4-5 50
(A lista de cortes está completa? Falta algum?)
Tanto S quanto. são cortes de G
0-1 0-2 0-3 1-2 1-3 1-4 2-4 2-5 3-4 3-5 4-5 20 30 20 10 10 10 10 20 20 30 20
A capacidade de qualquer corte limita a intensidade de qualquer fluxo que respeita as capacidades.
Delimitação superior dos fluxos: Em qualquer grafo capacitado com vértice inicial e vértice final, a intensidade de qualquer fluxo que respeita as capacidades é menor que ou igual à capacidade de qualquer corte.
Essa propriedade pode ser resumida pela expressão intensidade (fluxo) ≤ capacidade (corte) . A prova da propriedade é simples. Suponha que f é um fluxo que respeita as capacidades e C é um corte. Seja S a margem superior do corte. Pela propriedade dos saldos, a intensidade de f é igual ao saldo de f em S. Esse saldo é outflow(S) − inflow(S) e portanto não passa de outflow(S). Como f respeita as capacidades, outflow(S) não passa da capacidade do corte C.
Eis uma consequência importante da delimitação: Se um fluxo f respeita as capacidades e tem intensidade igual à capacidade de algum corte então f é um fluxo de intensidade máxima. Um tal corte é, portanto, um certificado da maximalidade do fluxo.
Exemplo B. Considere o grafo capacitado abaixo (o mesmo do exemplo A), com vértice inicial 0 e vértice final 5. A segunda linha da tabela dá as capacidades dos arcos e a terceira linha dá um fluxo que respeita as capacidades.
0-1 0-2 1-3 1-4 2-3 2-4 3-5 4-5 20 30 30 10 10 10 20 30 20 20 10 10 10 10 20 20
Mostre um corte que certifique a maximalidade do fluxo.
0-1 0-2 0-3 1-3 1-4 2-1 2-5 3-4 3-5 4-2 4-5 2 3 2 1 1 1 2 2 3 1 2
Quando discutimos o algoritmo de Ford-Fulkerson no capítulo de mesmo nome, omitimos a prova de sua correção. Para mostrar que o algoritmo de fato resolve o problema do fluxo máximo, basta provar o seguinte fato: se um dado fluxo f não tem pseudocaminho aumentador então f é um fluxo de intensidade máxima.
A prova desse fato é surpreendentemente simples. Suspenda, por um momento, a cláusula da definição de pseudocaminho aumentador que exige que o pseudocaminho termine em t. Agora considere o conjunto S de todos os vértices que são término de um pseudocaminho aumentador. É claro que s está em S. Mas t está fora de S pois, por hipótese, não existe pseudocaminho aumentador que termine em t. Seja C o corte cuja margem superior é S. Todos os arcos diretos de C estão cheios e todos os arcos reversos estão vazios (por que?). Portanto, o saldo de f em S é igual à capacidade de C. Logo, a intensidade de f é igual à capacidade de C e portanto f é um fluxo máximo.
Essa análise da última iteração do algoritmo de Ford-Fulkerson prova o seguinte teorema:
Teorema do fluxo máximo e corte mínimo (Maxflow-mincut theorem): Em qualquer grafo capacitado com vértice inicial e vértice final, a intensidade de um fluxo máximo (dentre os que respeitam as capacidades) é igual à capacidade de um corte mínimo.
O teorema pode ser informalmente resumido pela expressão
max intensidade (fluxo) =
min capacidade (corte).
Diz-se que o teorema estabelece uma identidade minimax
.
(Se as capacidades forem todas iguais a 1,
o teorema diz que uma coleção máxima de caminhos
sem arcos em comum
tem o mesmo tamanho que um corte mínimo,
sendo o tamanho do corte medido pelo número de arcos diretos.)
O algoritmo de Ford-Fulkerson mostra também um importante adendo ao teorema: se as capacidades dos arcos forem números inteiros então existe um fluxo máximo tal que o fluxo em cada arco é um número inteiro.
Exemplo C. Considere o grafo capacitado abaixo, com vértice inicial 0 e vértice final 5.
0-1 0-2 1-3 1-4 2-3 2-4 3-5 4-5 20 30 30 10 10 10 20 30
Eis um fluxo que respeita as capacidades:
0-1 0-2 1-3 1-4 2-3 2-4 3-5 4-5 20 20 20 10 10 10 20 20
Agora tome o corte cuja margem superior é o conjunto de vértices 0 2 e cuja margem inferior é 1 3 4 5. A capacidade desse corte é 40. Como a intensidade do fluxo também é 40, concluímos que o fluxo é máximo e o corte é mínimo. (Exercício: encontre outro corte mínimo.)
Exemplo D. Veja exemplo animado de fluxo máximo e corte mínimo no site Algorithms, 4th edition de Sedgewick e Wayne.
O problema do corte mínimo. Considere o seguinte problema: Dados vértices s e t de um grafo capacitado, encontrar um corte de capacidade mínima dentre os que separam s de t. O algoritmo de Ford-Fulkerson discutido acima resolve esse problema. De fato, na última iteração do algoritmo, o leque de saída do conjunto S definido na prova da correção do algoritmo é um corte de capacidade mínima.
0-1 0-4 1-5 2-0 2-3 2-4 4-3 5-0 5-2 10 20 40 20 20 10 20 20 10 0 20 20 10 0 0 20 10 10
0-1 0-2 1-2 1-3 2-3 12 15 20 19 11

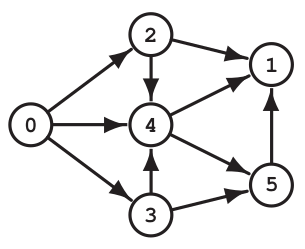

0-2 0-3 0-4 2-1 2-4 3-4 3-5 4-1 4-5 5-1 60 50 30 30 10 10 20 70 90 50

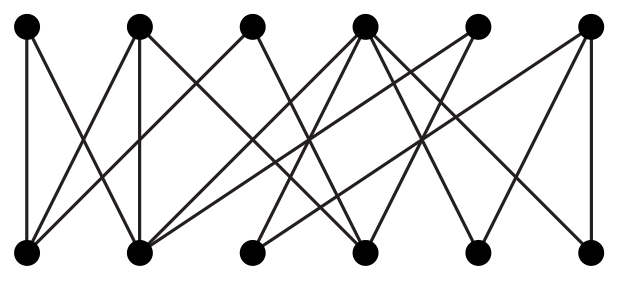

superioresda figura e um novo vértice adjacente aos seis vértices
inferiores. Encontre um fluxo máximo e um corte mínimo.)
