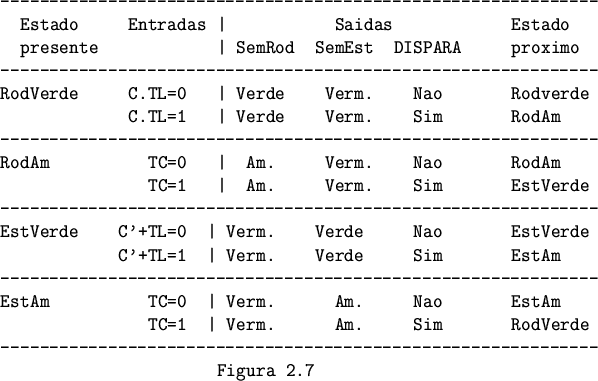

Cores

Verde	00
Amarelo	01
Vermelho	10

Temos ainda

R0 R1 indicam a cor de SemRod
E0 E1 indicam a cor de SemEst
X0 X1 indicam o estado presente
Y0 Y1 indicam o estado próximo

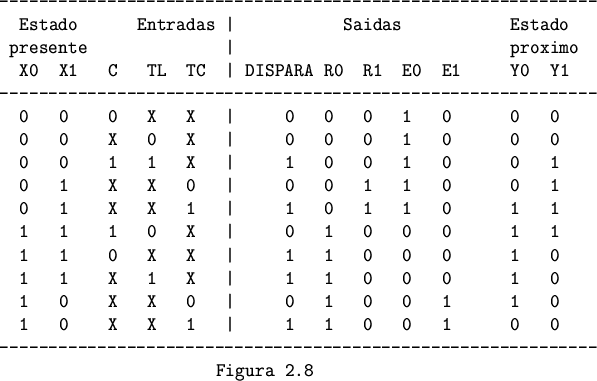

$\begin{figure} \begin{verbatim}-----------------------------------------------... ...------------------------------------------ Figura 2.8\end{verbatim}\end{figure}$

A Figura 2.9 mostra uma realização deste projeto por meio de uma PLA.

$\begin{figure} \begin{verbatim}----- --------------- \vert \vert TL C ---\ve... ...\vert \vert \vert \vert \vert \vert \vertFigura 2.9\end{verbatim}\end{figure}$

Siang Wun Song
2001-09-19
