Lista de exercícios de MAP2321 __________________________________________________________________________________________________________________

Entregar a lista resolvida em 7 dias

1. Verificar se os seguintes funcionais definem o operador de saída de um sistema de controle linear. E invariante no tempo?

f(u(.),t) = u(t - h)
(1)
f (u(.),t) = u'(t - t2)
(2)
2. Fazer o diagrama de Nyquist das seguintes funções:
1 1 H(s) = ----- e G(s) = -2----------- 1 + s s + 0.8s + 1
(3)
3. Escrever a função de transferência de um sistema de controle linear dado pelo diagrama de blocos da figura 1:

PIC

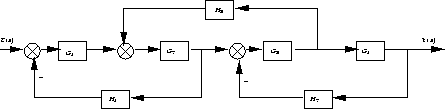

Figura 1: Diagrama de blocos de um sistema linear.
