Introdução à obtenção de zeros de funções

Nesta seção apresentaremos o método de Newton-Raphson para obtenção de "zeros" (ou raízes) de funções (contínuas e deriváveis).

A obtenção de "zeros de funções" tem muita aplicação prática, por exemplo, para a determinação de pontos ótimos (como pontos que minimizam determinada função objetivo). Outra aplicação interessante é possibilitar o cálculo de funções "complexas" (que não podem ser computadas apenas com somas e subtrações), como é o caso da função raíz quadrada.

Método de Newton-Raphson

1. Ideia do método

O objetivo é: dada uma função real f(.) (contínua e derivável), obter sua raíz x, ou seja, o ponto x para o qual f(x)=0.
A ideia do método é construir uma sequência de pontos que estejam cada vez mais próximos da raíz da função e para isso será usado um processo iterativo baseado na contrução de retas tangentes a um ponto da curva (x,f(x)), como ilustrado na figura 1.

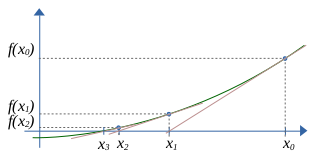

Ilustração esquema iterativo de Newton-Raphson
Fig. 1. Ilustração do processo iterativo de Newton-Raphson para obtenção de zero de função (com 3 passos).

  1. Reta tangente. Dado um valor real xk, construir a reta Lk(.) tangente à curva definida por f(.) no ponto (xk,f(xk)), ou seja, utilizando apóstrofe para indicar a derivada (f'(.)) devemos ter

    Lk(xk)=f(xk) e L'k(x) =f'(x) (em x=xk)       (1)

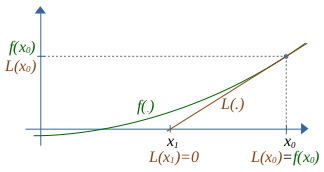

    A imagem abaixo ilustra a reta L(.) tangente à curva definida pela função f(.), no ponto x0.

    Funcao f(x), reta L(x)

  2. Uma vez construída a reta Lk(.), a utilizaremos para obter o "zero" dessa reta: o ponto xk+1 para o qual Lk(xk+1)=0.
  3. Se a distância entre xk e xk+1 é suficientemente pequena (a definir), a resposta é o último ponto (xk+1);
    senão, devemos repetir o processo para xk+1, ou seja, refazer o passo 1 dessa vez com xk+1.

O critério de parada no passo 3 é utilizado para detectar convergẽncia (de modo prático), porém a demonstração matemática de que a sequência efetivamente converge depende da função e do ponto inicial.

2. Construção da reta tangente

Toda reta L(x) é da forma L(x)=ax+b, sendo a o coeficiente angular e b o deslocamento. No processo de Newton-Raphson, a cada passo interessa a reta que passa pelo ponto xk e cuja inclinação coincida com a tangente de f(.) no ponto xk.
Desse modo, usando Cálculo I sabemos que   a=f'(xk)   (derivada no ponto) e, como a reta deve coincidir com a função no ponto xk:   L(xk)=f(xk),   segue que   f(xk)=f'(xk)*xk+b   e portanto   b=f(xk)-f'(xk)*xk,   logo   L(x) = f'(xk)*x + f(xk) - f'(xk)*xk,   ou seja,

L(x) = f'(xk)*(x-xk)+f(xk)       (2)

Note que, de fato, a reta L(.) assim definida tem as duas propriedades desejadas:
- Inclinação de L(.) coincide com inclinação de f(.) em xk (i.e. f'(xk)), pois: L'(x) = f'(xk) (em todo ponto x, em particular em x=xk);
- A reta passa por (xk,f(xk)), pois: L(xk) = f'(xk)*(xk-xk)+f(xk) = f(xk).

3. Obtendo novo ponto (mais próximo da raíz)

Toda reta a*x+b não paralela ao eixo x tem raíz, pode-se obtê-la isolando o valor de x para o qual a*x+b=0. No caso de interesse, devemos encontrar x para o qual L(x)=0, ou seja, 0 = f'(xk)*(x-xk)+f(xk) = f'(xk)*x-f'(xk)*xk+f(xk) e portanto x = (f'(xk)*xk - f(xk))/f'(xk) = xk - f(xk)/f'(xk), e desse modo o novo ponto xk+1 será

xk+1 = xk - f(xk)/f'(xk)       (3)

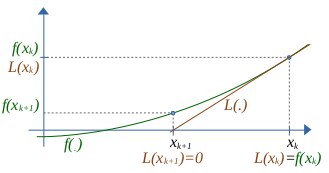

A imagem abaixo ilustra o processo de obtenção do novo ponto xk+1 e como ele será usado para obter o seguinte, xk+2.

Obtendo x_{k+1}

4. Método de Newton-Raphson (critério de parada)

Desse modo, dada uma função f(.) inicia-se o processo com x0 (por exemplo x0=0) e segue até que a diferrença entre dois pontos seja suficientemente pequena (e.g., menor que 0.0000000001).

1. Dado x0 (com f'(x0) não nulo)
2. Seja x1 := x0 - f(x0)/f'(x0)
3. Enquanto (distancia_entre(x0,x1) < Erro) // pode-se definir Erro:=0.0000000001
4.     x0 := x1; // anterior avanca
5.     x1 := x0 - f(x0) / f'(x0) // novo ponto
Algoritmo 1. Esquema genérico do algoritmo Newton-Raphson.

Uma questão importante é saber sob quais condições o algoritmo acima converge, mas este é uma assunto para um curso de Cálculo. Por outro lado, se a função for de classe C1 (derivada contínua) e xk convergir para um x, então f(x)=0, pois:

xk+1 = xk - f(xk)/f'(xk) ⟶ x = x - f(x)/f'(x) ⟹ f(x) = 0.

5. Método de Newton-Raphson aplicado à obtenção de raíz quadrada

Se o objetivo é obter a raíz quadrada de um valor real x, podemos transformar este problema em outro, para obtenção de zero de função e daí aplicar o método de Newton-Raphson.

Se f(x)=x1/2, podemos definir y := f(x), então y2 = x.

Assim podemos definir a função g(x)=y2-x e encontrar o "zero" para g(.) equivale a encontrar a raíz quadrada de x, pois

g(y)=0 ⟺ 0 = y2-x ⟺ y2 = x       (4)

A função g(.) é um polinômio em y, sendo fácil obter sua derivada que é g'(y)=2y, desse modo o método de Newton-Raphson para g(.) fica:

      xk+1 = xk - g(xk)/g'(xk) = xk - (xk2-x)/(2*xk) =
             = xk - xk2/(2*xk) + x/(2*xk) = xk - xk/2 + x/(2*xk) = xk/2 + x/(2*xk) = (1/2)(xk + x/xk)

ou seja, a sequência que (esperamos) aproxima a raíz de x é dada pela seguinte fórmula

xk+1 = (0.5)*(xk + x/xk)       (5).

Exemplo. Vamos aplicar a iteração (5) para obter as raízes de 8 e de 16, ou seja, obter aproximações para 81/2 e 161/2.

Iteração kg(8)-81/2=0g(16)-161/2=0
14.5000008.500000
23.1388895.191176
32.8437814.136665
42.8284694.002258
52.8284274.000001
62.8284274.000000
72.8284274.000000

Experimente implementar um algoritmo para gerar a sequência dada por (5), usando o esquema de algoritmo 1 acima.

Leônidas de Oliveira Brandão
http://line.ime.usp.br

Alterações:
2022/05/28: várias melhorias no texto, novas imagens;
2022/05/26: várias melhorias no texto, pequenas correções e troca da imagem "img_fx_xkmais1_02.png" pela "img_fx_xkmais1_03.png";
2022/05/25: primeira versão
