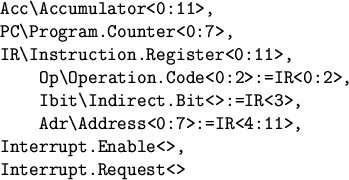

Aqui descrevemos os registradores que fazem parte do processador.
O acumulador Acc é um registrador de 12 bits.
O apontador de instruçãoes PC contém 8 bits, para
endereçar uma memória de 256 palavras.
O registrador de instrução IR contém a instrução
corrente em execução, sendo usado no ciclo de
interpretação de instrução, a ser visto. O IR por sua vez
pode ser encarado como formado de Op, Ibit e Adr, significando
respectivamente código de operação, bit indireto, e
endereço. A notação Adr
:=IR
significa que os
bits 0 a 7 de Adr correspondem aos bits 4 a 11 do IR. Op, Ibit e Adr
não são registradores novos; apenas representam nomes
alternativos dos vários campos do IR, dando o formato da
instrução.
Temos ainda dois registradores de 1 bit cada: Interrupt.Enable vale 1 se o processador está permitindo ser interrompido, e 0 caso contrário. Interrupt.Request vale 1 se há algum pedido de interrupção, e 0 caso contrário.
