``Flip-flops''

Next: Registradores e contadores Up: Lógica Sequencial Previous: Lógica Sequencial

``Flip-flops''

$\begin{figure} \begin{verbatim}---------- ---------- Dado ---\vert D Q\vert--... ...- 0 0 Qn 0 0 0 1 0 1 1 1 0 1 1 1 (Qn)' Figura 2.2\end{verbatim}\end{figure}$

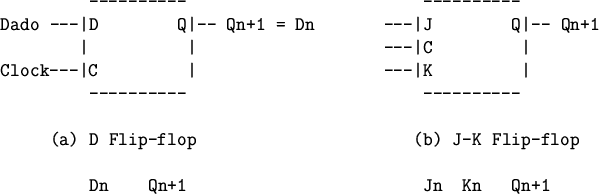

Um flip-flop é um circuito básico que armazena um bit de informação. A sáida de um flip-flop só muda de estado durante a transição do sinal de relógio. A Figura 2.2 mostra flip-flops do tipo D e do tipo J-K.

$\begin{figure} \begin{verbatim}------ ------ ------ \vert \vert \vert \vert ... ...--- ^ ^ ^ transicao transicao transicaoFigura 2.3\end{verbatim}\end{figure}$

Siang Wun Song
2001-09-19
