Primeira rede local do IME-USP (1993)
A primeira rede local do IME-USP ligando estações de trabalho e micros 286 foi instalada em 1993, com financiamento através de um auxílio, coordenado por Siang Wun Song, concedido pela FAPESP. A tecnologia de então era cabo coaxial, com uma limitação de alcance de 180 metros.
A figura abaixo mostra quatro ramos de cabos coaxiais - preto, azul, vermelho e verde.
- O ramo preto ligava as estações de trabalho da sala 257 Bloco A.
- O ramo vermelho passava pela secretaria do MAE e depois por salas de professores (lado de cima da figura).
- O ramo verde passava pela secretaria do MAC e depois por salas de professores (lado de baixo da figura).
- O ramo azul passava pela secretaria do MAP e por salas de professores (lado esquerdo da figura).
- Um furo na laje da Sala 259 levava o cabo para o primeiro andar onde alguns professores tinham micros.

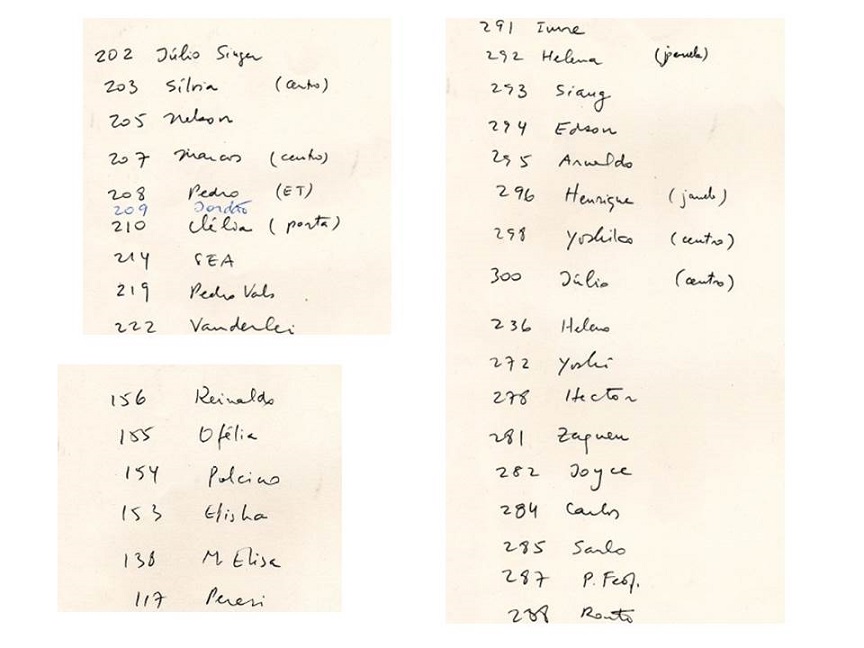

A figura seguinte mostra as anotações da época contendo as salas de docentes onde havia microcomputadores. O projeto era completamente ad hoc. O cabo coaxial somente entrava numa sala onde havia um microcomputador instalado, dificultando a expansão. Os funcionários de Serviços Gerais do IME-USP ajudaram na instalação dos cabos coaxiais. A conexão do cabo coaxial a cada microcomputador foi feita por Siang Wun Song e o Analista de Sistemas Airton. Note as anotações (entre parêntesis) indicando a posição do micro na sala, se no centro da sala, perto da porta ou perto da janela (isso mudava o comprimento dos cabos coaxiais necessários). Lembre-se do limite de 180 metros em cada ramo.

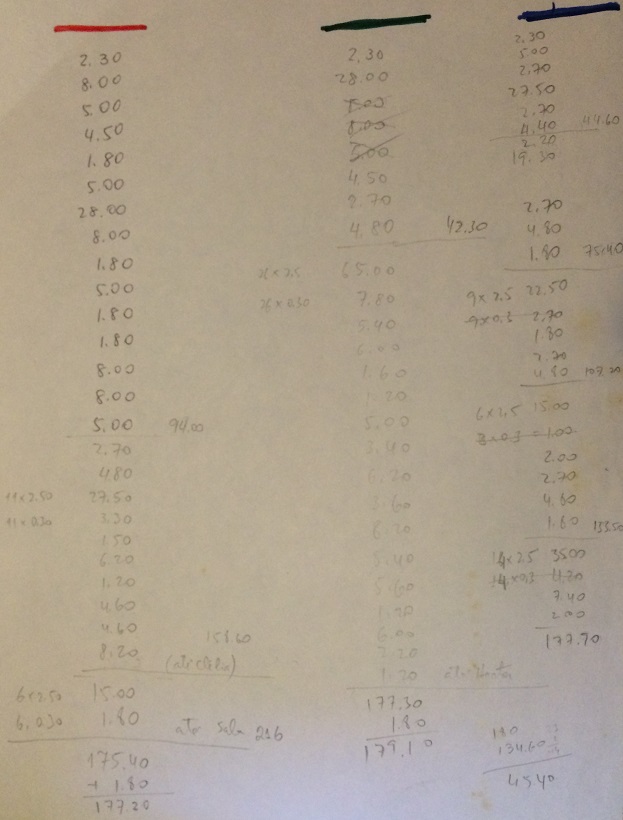

Os cálculos nas margins da primeira figura foram feitos para calcular o comprimento de cada ramo. A figura seguinte mostra os comprimentos totais de cada ramo (vermelho, verde, azul) que foram, respectivamente, 177,20 m, 179,10 m e 177,90 m.

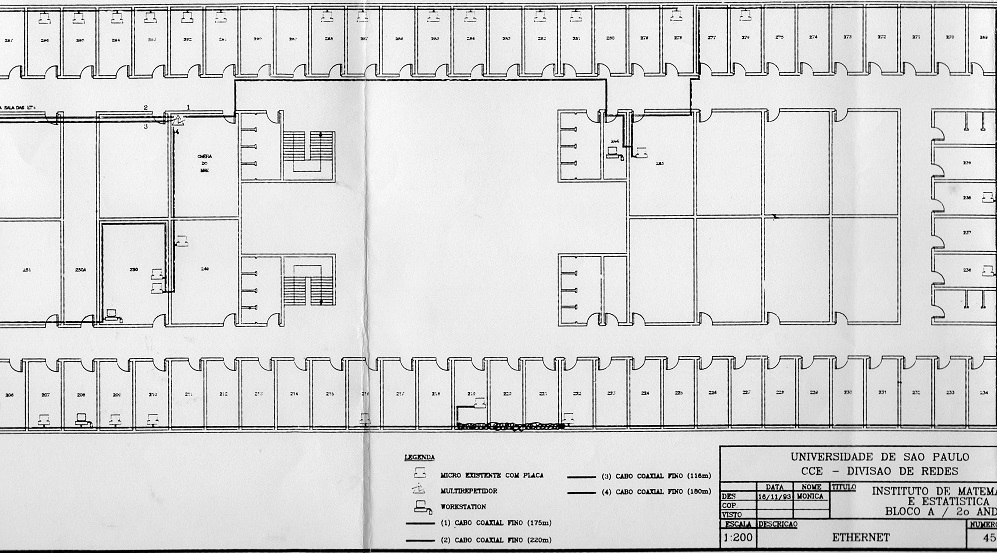

Finalmente, a figura seguinte (feita em 1993) mostra os micros existentes nas salas dos docentes do segundo andar.
Em conclusão, foi um trabalho quick-and-dirty mas que funcionou. O projeto pouco estruturado foi um verdadeiro contra-exemplo do que o aluno não deve fazer num projeto. (Faça o que eu digo; não faça o que eu faço :-).
