MAC-5747 - prof. José Coelho de Pina Jr.
Aluno: Alexandre Noma
1. Introdução
Problema: Dado um conjunto finito S de pontos no espaço tridimensional, encontrar o fecho convexo (conv(S)) dos pontos de S.
É desejável que o algoritmo que resolva o problema acima devolva como resposta uma estrutura de conv(S) contendo informações de adjacência. Por exemplo:
- dado um vértice v em conv(S), determinar todos os vértices adjacentes a v em conv(S);
- dada uma aresta e em conv(S), determinar todas as faces que compartilham e em conv(S);
- dada uma face f em conv(S), determinar todos os vértices de f em conv(S); e assim por diante...
Existem várias maneiras de representarmos o poliedro conv(S). Por exemplo, a estrutura Lista de Faces - aqui, cada face é representada através de uma lista ordenada de vértices. Assim, um poliedro é representado por uma lista de suas faces (polígonos) que compõe a sua superfície. Neste caso, temos apenas uma informação de adjacência: a dentre vértices de uma mesma face. A desvantagem aqui é que gastaríamos muito tempo para determinarmos outros tipos de adjacências, como por exemplo, se quisermos determinar todas as faces adjacentes a um dado vértice ou uma dada aresta, etc.
Veremos outras estruturas de dados mais eficientes para representarmos o poliedro conv(S): a estrutura de dados winged-edge, a estrutura DCEL (doubly connected edge list) e a estrutura quad-edge.
(Note que estas estruturas podem ser utilizadas para representarmos
grafos planares.)
2. Estrutura de dados winged-edge
Esta estrutura possibilita encontrarmos todos os tipos de adjacência, de forma eficiente, entre vértices, arestas e faces de um poliedro. Ela é composta de três listas:
- lista de vértices, onde cada estrutura de um vértice v armazena as coordenadas (x, y, z) de v, além de um apontador para uma aresta arbitrária incidente a v, denotada por av(v);
- lista de faces, onde cada estrutura de uma face f armazena um apontador para uma aresta arbitrária af(f) contida na fronteira de f;
- lista de arestas, onde cada estrutura de uma aresta e tem basicamente oito campos:
- dois apontadores v1(e) e v2(e), apontando para os dois vértices extremos de e;
- dois apontadores para as duas faces incidentes a e, fccw(e) (counter clockwise) e fcw(e) (clockwise);
- quatro apontadores para as arestas adjacentes a e (as "wings" de e); pccw(e) (previous counter clockwise), nccw(e) (next counter clockwise), pcw(e) (previous clockwise) e ncw(e) (next clockwise);
A representação da estrutura da aresta é dada pela
figura abaixo:

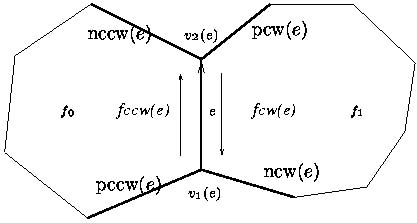

figura 1. Estrutura de dados winged-edge.
Exemplo 1.1: A estrutura de dados winged-edge correspondente
ao cubo da figura 2:
figura 2. Um cubo e seu grafo planar correspondente.
vértice | (x, y, z) | av |
p1 | (1, 0, 0) | e1 |
p2 | (1, 1, 0) | e2 |
p3 | (1, 1, 1) | e3 |
p4 | (1, 0, 1) | e4 |
p5 | (0, 0, 0) | e9 |
p6 | (0, 1, 0) | e10 |
p7 | (0, 1, 1) | e11 |
p8 | (0, 0, 1) | e12 |
face | af |
f1 | e1 |
f2 | e2 |
f3 | e10 |
f4 | e12 |
f5 | e1 |
f6 | e3 |
aresta | v1 | v2 | fccw | fcw | pccw | nccw | pcw | ncw |
e1 | p1 | p2 | f1 | f5 | e4 | e2 | e5 | e8 |
e2 | p2 | p3 | f1 | f2 | e1 | e3 | e6 | e5 |
e3 | p3 | p4 | f1 | f6 | e2 | e4 | e7 | e6 |
e4 | p4 | p1 | f1 | f4 | e3 | e1 | e8 | e7 |
e5 | p1 | p5 | f5 | f4 | e1 | e9 | e12 | e4 |
e6 | p2 | p6 | f2 | f5 | e2 | e10 | e9 | e1 |
e7 | p3 | p7 | f6 | f2 | e3 | e11 | e10 | e2 |
e8 | p4 | p8 | f4 | f6 | e4 | e12 | e11 | e3 |
e9 | p6 | p6 | f5 | f3 | e8 | e5 | e10 | e12 |
e10 | p6 | p7 | f2 | f3 | e5 | e6 | e11 | e9 |
e11 | p7 | p8 | f6 | f3 | e6 | e7 | e12 | e10 |
e12 | p8 | p5 | f4 | f3 | e7 | e8 | e9 | e11 |
3. Estrutura de dados DCEL
Esta estrutura é bem parecida com a estrutura winged-edge vista anteriormente. Aqui, temos também as listas de vértices, de faces e de arestas. As estruturas dos vértices e das faces são iguais ao da estrutura winged-edge, mas a estrutura da aresta é diferente:
- a estrutura de uma aresta e consiste basicamente de quatro campos: V1(e) e V2(e) são os apontadores para os vértices extremos de e; F1(e) e F2(e) são apontadores para as faces esquerda e direita, respectivamente, em relação a aresta e, pela orientação dada pelos seus vértices extremos; e dois apontadores de arestas P1(e) (que aponta para a próxima aresta no sentido anti-horário em torno de V1) e P2(e) (que aponta para a próxima aresta no sentido anti-horário em torno de V2), respectivamente.
A representação da estrutura da aresta é dada pela
figura abaixo:

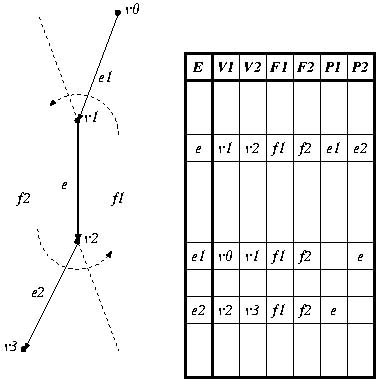

figura 3. Estrutura de dados DCEL.
Exemplo 3.1. O exemplo a seguir é mostrado na figura 4:
a representação DCEL de um polígono onde A
é sua face externa e B é a sua face interna.

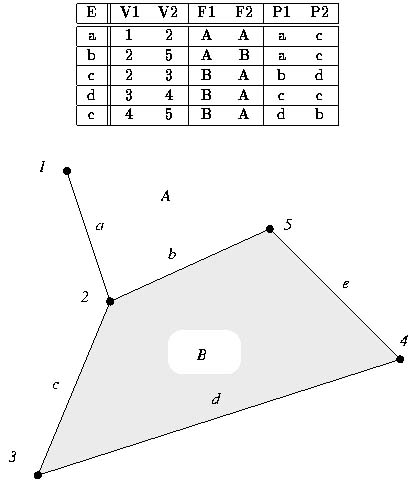

figura 4. Exemplo 3.1: um polígono com uma aresta "solta".
Exemplo 3.2. Na figura 5 é mostrado a representação
DCEL de um polígono sem aresta "solta".

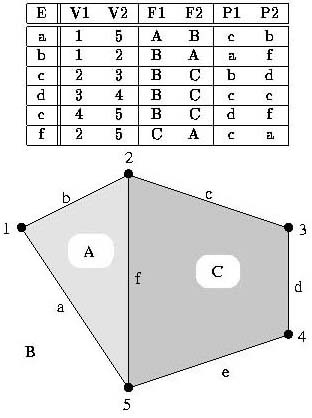

figura 5. Exemplo 3.2: um polígono sem aresta "solta".
4. Estrutura de dados quad-edge
Nesta estrutura, cada aresta é dividida em quatro quad-edges, possibilitando uma visão simétrica total sobre o grafo primal e o grafo dual, conforme pode ser vista na figura 6. Um contador r de dois bits é usado para endereçar um slot num registro de aresta e de quatro quad-edges. Um bit adicional f denota o flipped status por aresta.
A estrutura quad-edge é definida formalmente como três
operações de arestas: Onext(), Rot() e Flip().
Uma quad-edge é representada como uma tripla (e, r, f) com um registro
e
de quatro quad-edges, e[0] até e[3] incidentes na
aresta corrente, r pertencente a {0, 1, 2, 3} e f pertencente
a {0, 1}.

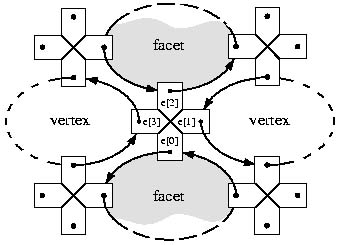

figura 6. Estrutura de dados quad-edge.
Um exemplo de aplicação bem útil, é a utilização
da estrutura quad-edge para a representação de uma triangularização
de Delauney e seu respectivo diagrama de Voronoi.

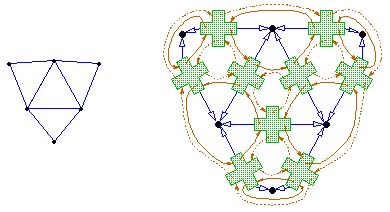

figura 7. Uma triangularização e sua respectiva
representação com a estrutura quad-edge.
5. Referências
[1] http://www.cs.ruu.nl/CGAL/Information/index.html
- Using Generic Programming for Designing a Data
Structure for Polyhedral Surfaces
Lutz Kettner, Inst. of Theoretical Computer
Science, ETH Zurich, CH-8092 Zurich, Switzerland.
- Colored DCEL for Boolean Operations in 2D
Wolfgang Freiseisen, 31. January 1998.
